1. DWDM'nin tanıtımı CATV için 14PIN Kelebek Analog Lazer
2. Teknik Özellikler
3. Ürün Özellikleri
4. Tipik Uygulamalar
5. Ürün ayrıntıları
6. Sipariş Bilgileri
7. Veri sayfası ve test sayfası
8. Teklif ve ödeme koşulları
9. Teslim süresi
10. Operasyon Notları
11. Kalite Güvencesi ve Satış Sonrası Hizmet

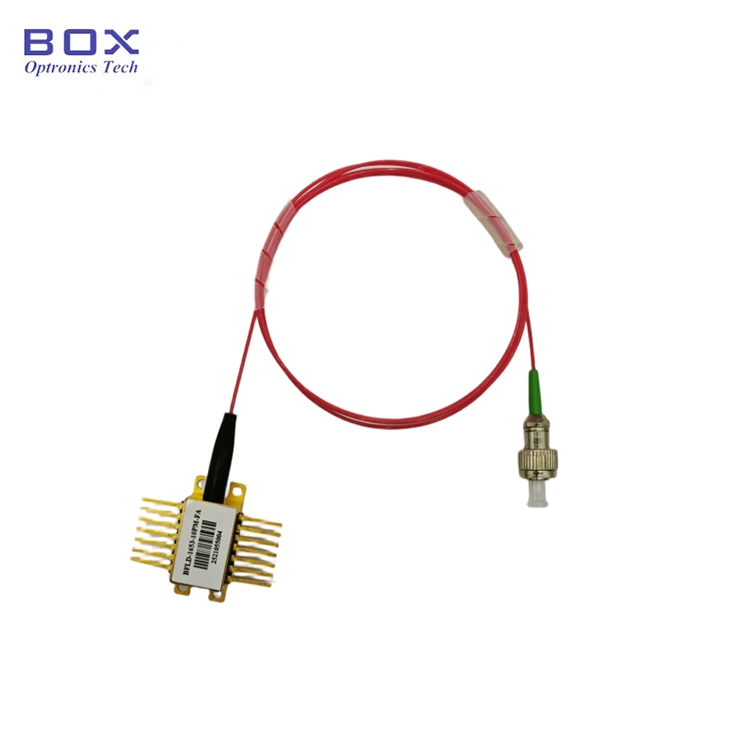

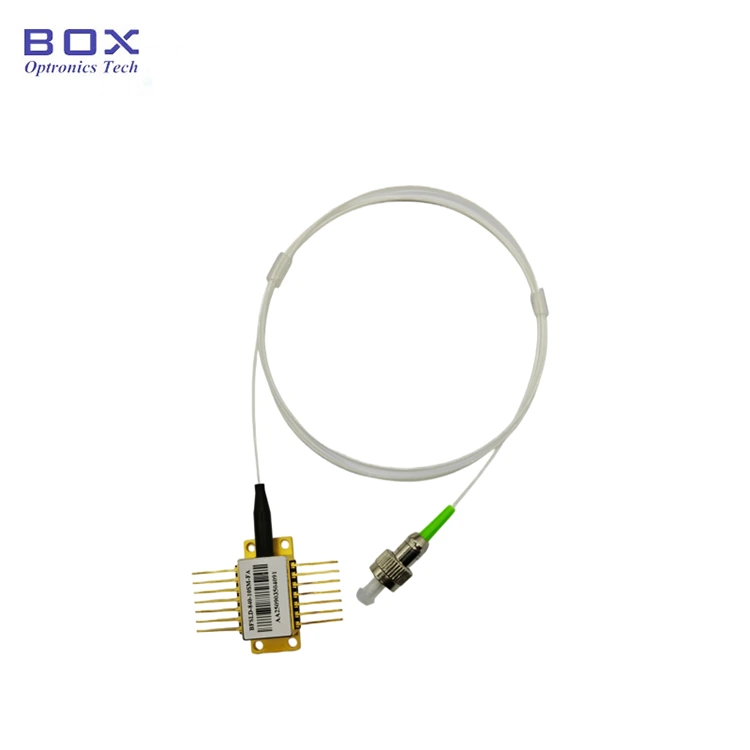

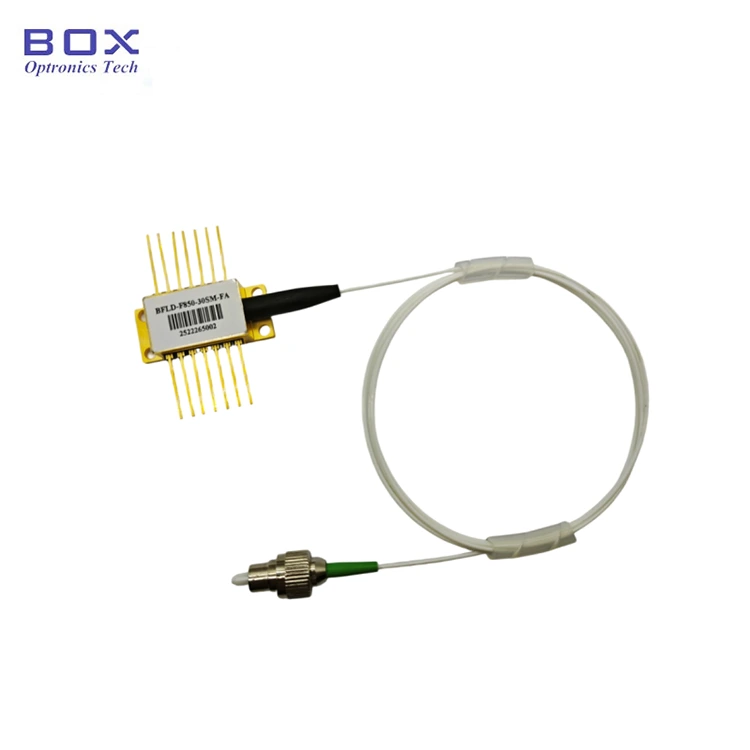

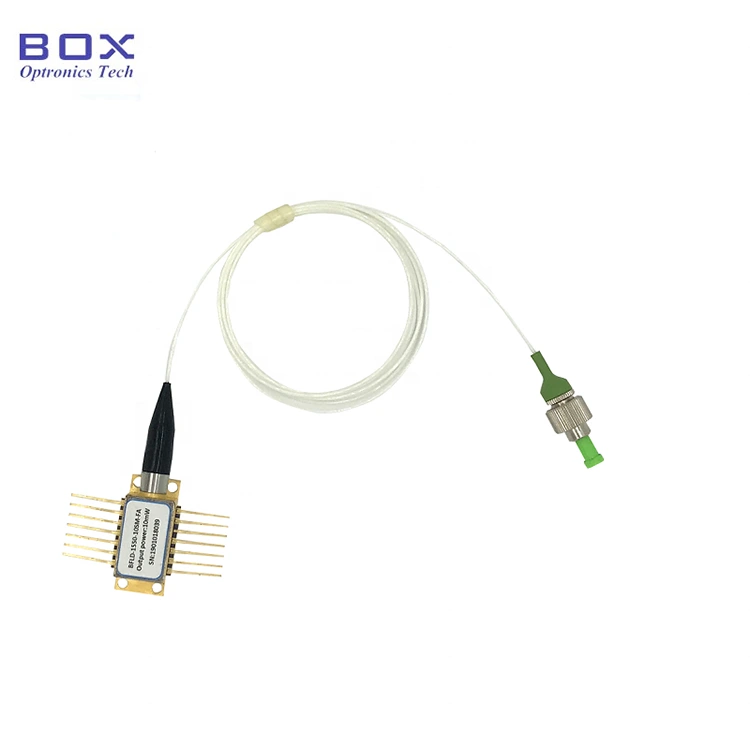

CATV için DWDM 14PIN Kelebek Analog Lazer tasarlanmıştır gelişmiş bir analog çip, optik izolatör ve 10 mW çıkış gücü ile. Paketlenmiş Dahili termoelektrik soğutucu (TEC) ve monitör fotodiyoduyla, mükemmel doğrusallık, düşük bozulma ve üstün dalga boyu kararlılığı DWDM ızgarası. Pimlerin lehimlenmesi gerekiyorsa lehimleme sıcaklığı 260°C'yi aşmamalı ve lehimleme süresi 10 saniyeyi aşmamalıdır.
|
Parametre |
Sembol |
Durum |
Min. |
Tip. |
Maks. |
Birim |
|
Çalışma dalga boyu |
λ |
İTÜ Grid |
İTÜ Grid'i görün |
nm |
||
|
Optik çıkış gücü |
PF |
- |
6 |
- |
20 |
mW |
|
Eşik akımı |
ITH |
25°C |
- |
- |
20 |
mA |
|
Çalışma akımı |
GİB |
- |
- |
- |
120 |
mA |
|
Çalışma gerilimi |
VOP |
25°C |
- |
- |
2.5 |
V |
|
Yan mod bastırma oran |
SMSR |
- |
30 |
- |
- |
dB |
|
Optik geri dönüş kaybı |
ORL |
- |
40 |
- |
- |
dB |
|
Optik izolasyon |
ISO |
25°C |
30 |
- |
- |
dB |
|
Polarizasyon sönmesi oran |
Acil servis |
PM lifi |
18 |
- |
- |
dB |
|
MPD Karanlık akım |
İD |
IOP=0mA, VRM=5V |
- |
- |
0.2 |
μA |
|
MPD Akımına göre çıkış gücü |
- |
VRM=5V |
10 |
- |
200 |
mA/W |
|
TEC Gerilimi |
VTEC |
- |
-2.5 |
- |
3.8 |
V |
|
Bant genişliği |
siyah beyaz |
- |
- |
2.5 |
- |
GHz |
|
Termistör direnci |
RTH |
25°C |
9.5 |
10 |
10.5 |
kΩ |
|
Termistör B değeri |
β |
25°C/80°C |
- |
3950 |
- |
K |
|
Taşıyıcı-Gürültü oranı |
CNR |
- |
55 |
- |
- |
dB |
|
Bileşik ikinci dereceden |
STK |
- |
- |
- |
-55 |
dBm |
|
Bileşik üçlü vuruş |
- |
- |
- |
- |
-64 |
dBc |
● Fiber tipi SMF-28e olabilir veya PMF-1550;
● Çıkış gücü 10 mW veya özelleştirilmiş;
● 14 pinli TEC ve Monitor PD'yi içeren BTF paketi.
● Fiber optik iletişim;
● DWDM sistemleri;
● CATV iletimi;
● Laboratuvar test ekipmanı.
● ITU Grid Kanal Numaralandırması
|
Kanal |
Dalgaboyu (nm) |
Kanal |
Dalgaboyu (nm) |
Kanal |
Dalgaboyu (nm) |
|
64 |
1526.44 |
47 |
1539.77 |
30 |
1553.33 |
|
63 |
1527.22 |
46 |
1540.56 |
29 |
1554.13 |
|
62 |
1527.99 |
45 |
1541.35 |
28 |
1554.94 |
|
61 |
1528.77 |
44 |
1542.14 |
27 |
1555.75 |
|
60 |
1529.55 |
43 |
1542.94 |
26 |
1556.56 |
|
59 |
1530.33 |
42 |
1543.73 |
25 |
1557.36 |
|
58 |
1531.12 |
41 |
1544.53 |
24 |
1557.17 |
|
57 |
1531.90 |
40 |
1545.32 |
23 |
1558.98 |
|
56 |
1532.68 |
39 |
1546.12 |
22 |
1559.79 |
|
55 |
1533.47 |
38 |
1546.92 |
21 |
1560.61 |
|
54 |
1534.25 |
37 |
1547.72 |
20 |
1561.42 |
|
53 |
1535.04 |
36 |
1548.51 |
19 |
1562.23 |
|
52 |
1535.82 |
35 |
1549.32 |
18 |
1563.05 |
|
51 |
1536.61 |
34 |
1550.12 |
- |
- |
|
50 |
1537.40 |
33 |
1550.92 |
- |
- |
|
49 |
1538.19 |
32 |
1551.72 |
- |
- |
|
48 |
1538.98 |
31 |
1552.52 |
- |
- |

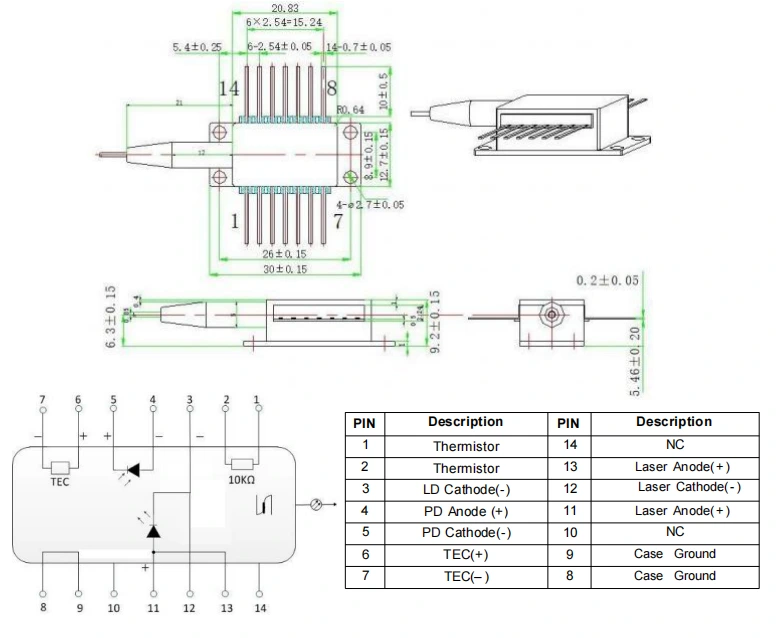

● Tip 1 Paket Çizimi&PIN-OUT Tanımı(Birim:mm):DWDM 14PIN CATV için Kelebek Analog Lazer

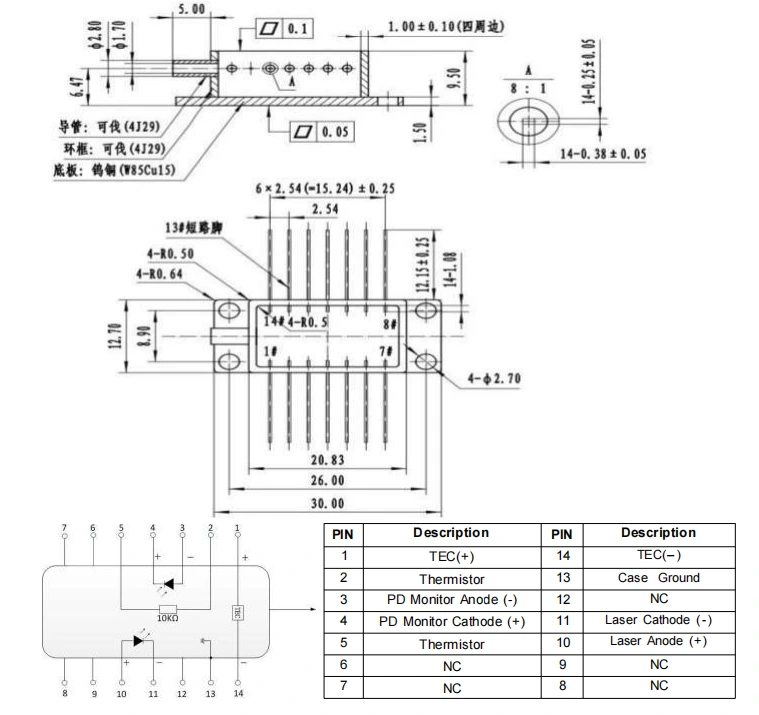

● Tip 2 Paket Çizimi&PIN-OUT Tanımı(Birim:mm)-DWDM 14PIN CATV için Kelebek Analog Lazer
|
İsim |
Dalgaboyu |
Çıkış gücü |
Elyaf türü |
Bağlayıcı |
PIN ÇIKIŞI |
|
BFLD |
-CHXX |
-XX |
-XX |
-XX |
X |
|
DWDM |
CH34:1550.12nm CH59:1530.33nm CHXX:DWDM |
10:10 mW Özelleştirilmiş |
SM :Tekli mod PM : Polarizasyon sürdürmek |
FA: FC/APC SA: SC/APC Diğer |
BOŞ:Tür 1 2: Tip 2 |
örneğin: BFLD-CH56-10SM-FA
(Sipariş bilgileri: CATV, CH56 için DWDM 14PIN Kelebek Analog Lazer: 1532,68nm, 10mW çıkış gücü, SM fiber, FC/APC konektörü, tip1 pin çıkışı).
Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com
● Fiyat teklifi şartları
(1) EXW:
DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.
(2) DAP:
Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.
(3)Diğer
● Ödeme koşulları
PayPal ve T/T mevcuttur.
Üretim yaklaşık 10 iş günü sürer. (Eğer bazı varsa stokta, daha hızlı sevk edilecektir.)
Uluslararası lojistik 3-5 iş günü sürebilir.
● ESD Koruması: Bu cihaz elektrostatik duyarlı. Bu nedenle sıkı anti-statik koruma önlemleri alınmalıdır. Paketleme, nakliye ve kullanım sırasında bunlara uyulmalıdır. Ek olarak, Güç kaynağındaki dalgalanmaları önlemek için önlemler alınmalıdır; bunun yapılmaması cihazda kalıcı hasara neden olabilir (örn. uygun ekipmanın olduğundan emin olun) topraklayın ve antistatik bir bileklik takın).
● Pim Lehimleme Gereksinimleri: Pimler Lehimlenmesi gerekiyorsa, lehimleme sıcaklığı 260°C'yi geçmemelidir ve lehimleme süresi 10 saniyeyi geçmemelidir. Şuna özellikle dikkat edin: aşağıdaki: lehimleme işlemi sırasında cihaz elektriksiz durumda olmalıdır Durum ve havya uygun şekilde topraklanmalıdır.
● Akım uygula: Açılış sırasında Çipe zarar verme riski nedeniyle asla doğrudan yüksek akım uygulamayın. Bunun yerine cihazı çipin eşiğine yakın bir akım seviyesinde açın, ve ardından istenen değere ulaşana kadar akımı küçük artışlarla kademeli olarak artırın. seviyeye ulaşıldı.
● TEC soğutucu: Tüm bileşenlere güç vermeden önce, önce soğutucuyu etkinleştirin ve ardından artan çalıştırma adımlarıyla ilerleyin. talaşın aşırı ısınmasını ve aşırı yüklenmesini önleyin.
● Garanti Süresi:
İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.
● Ücretsiz Garanti Kapsamında İstisnalar:
Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:
(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.
(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.
(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.
(4) İzinsiz sökme, değiştirme veya onarım.
(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.
(6) Nakliye sırasında hasar veya kayıp.
