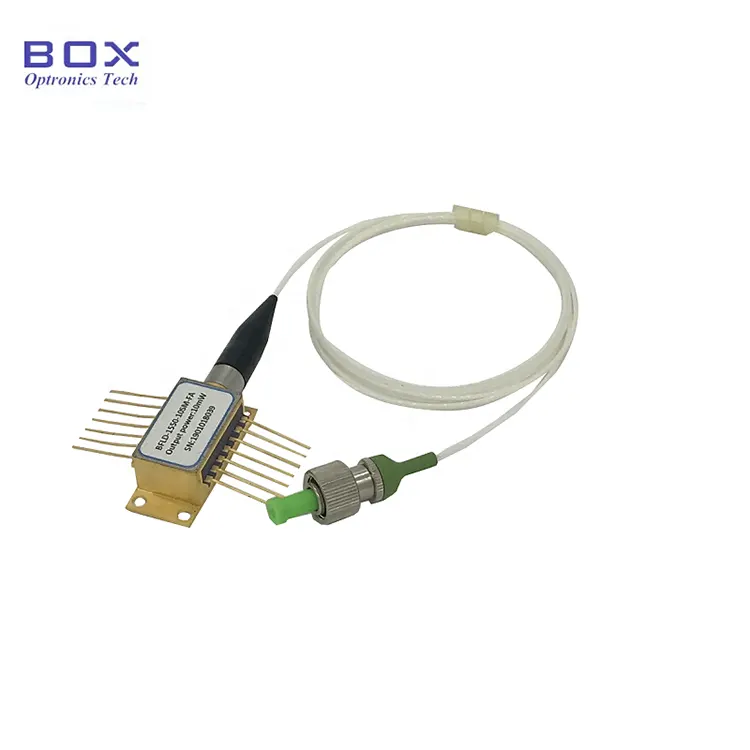

1512nm 10mW DFB 14-PIN Kelebek Lazer, bir DFB'yi benimser 1512nm merkez dalga boyuna sahip tek modlu çip yapısı, tipik çıktı güç 10 mW, yüksek SMSR ve düşük eşik özelliğine sahiptir. Dahili TEC soğutucusu şunları sağlar: uzun vadeli dalga boyu kararlılığı, NH₃gaz tespiti için uygun, optik ölçüm, çevresel izleme ve özel optik algılama. Kesinlikle elektrik spesifikasyonlarını takip edin ve ESD ve ısı dağıtımı önlemlerini alın Uzun vadeli güvenilirlik için kullanım sırasında.
|
Parametre |
Sembol |
Durum |
Min. |
Tip. |
Maks. |
Birim |
|
Çalışma dalga boyu |
λ |
CW, 25°C |
1511 |
1512 |
1513 |
nm |
|
Optik çıkış gücü |
PF |
— |
— |
10 |
— |
mW |
|
Eşik akımı |
ITH |
25°C |
— |
8 |
15 |
mA |
|
Çalışma akımı |
GİB |
CW |
— |
— |
90 |
mA |
|
Çalışma gerilimi |
VOP |
25°C |
— |
1.1 |
2.0 |
V |
|
Yan mod bastırma oran |
SMSR |
— |
35 |
40 |
— |
dB |
|
Optik izolasyon |
ISO |
25°C |
35 |
— |
— |
dB |
|
Spektral genişlik |
Δλ |
— |
— |
— |
10 |
MHz |
|
Polarizasyon sönmesi oran |
Acil servis |
PM lifi |
18 |
— |
— |
dB |
|
Dalga boyu sıcaklığı katsayı |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/C |
|
Akımı İzle |
İMON |
VRM=5V |
50 |
— |
1500 |
ABD |
|
MPD Karanlık akım |
İD |
VRM=5V |
— |
— |
50 |
ABD |
|
Termistör direnci |
RTH |
25°C |
9.5 |
10 |
10.5 |
kΩ |
|
Termistör B değeri |
β |
25°C/80°C |
— |
3950 |
— |
K |
● Düşük eşik, yüksek verimli çıktı;
● Yerleşik termistör ve TEC;
● Elyaf tip SMF-28e veya PM fiber olabilir;
● Yüksek güvenilirlik, hızlı yanıt, iyi stabilite.
● H₃ amonyak izleme ve gaz analizi;
● Optik algılama ve spektral analiz;
● Endüstriyel çevre toksik gaz optik tespiti;
● için ışık kaynağı yüksek hassasiyetli gaz algılama ve analizörleri.
● Paket çizimi&PIN-OUT Tanımı(Birim:mm)-1512nm 10mW DFB 14-PIN Kelebek Lazer

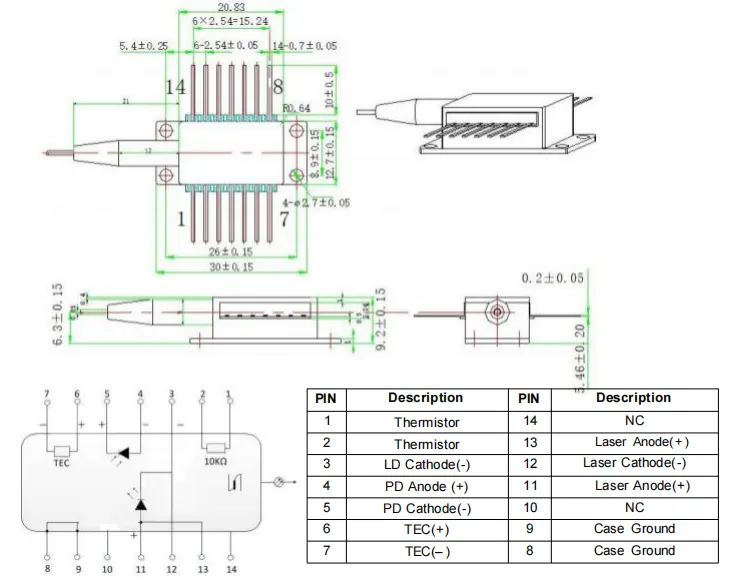

>>>Tip1 pin çıkışı

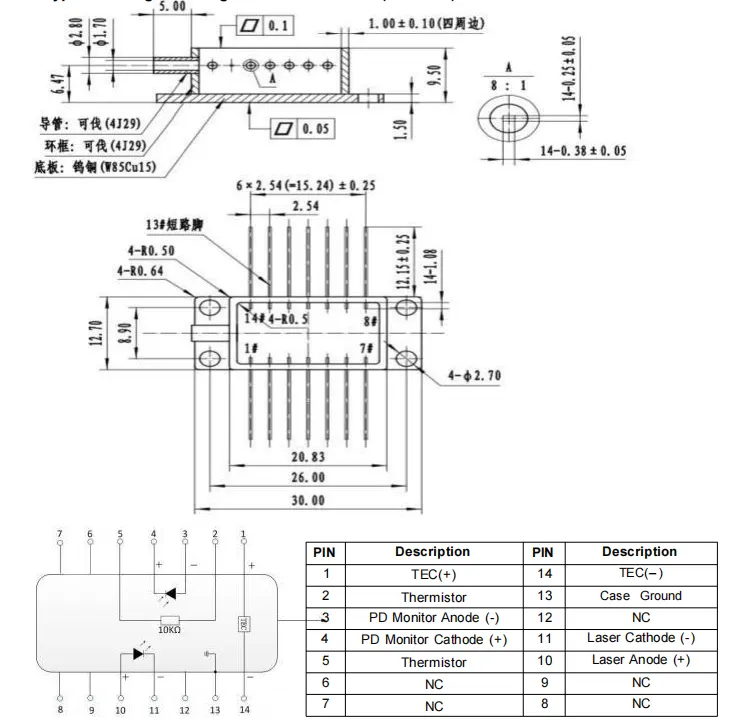

>>>Tip2 pin çıkışı

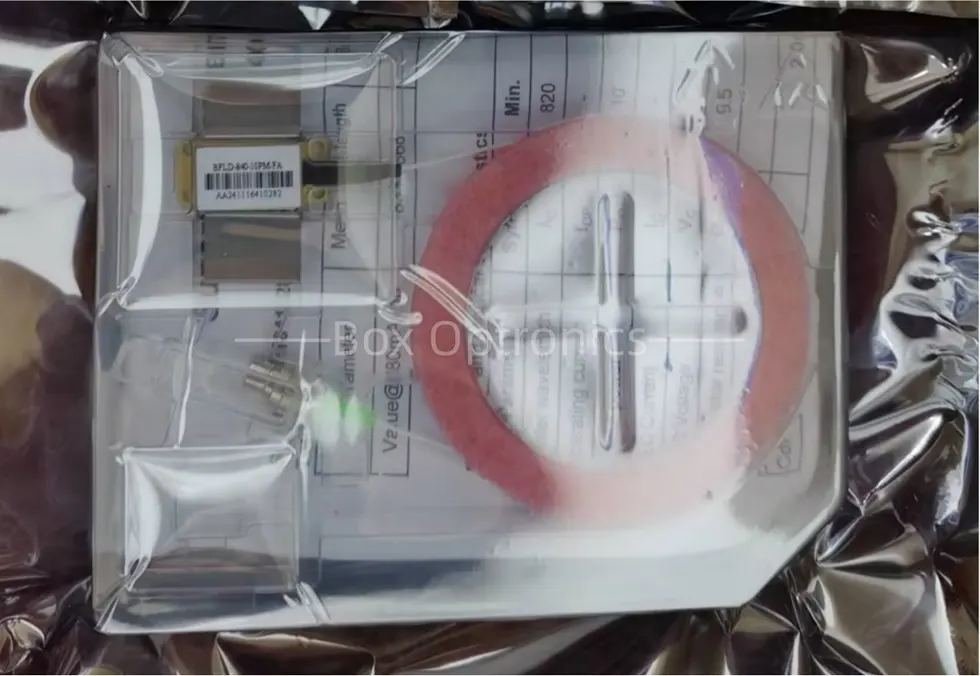

● Paketleme örneği
|
|
Aksesuarlar |
Miktar |
|
1 |
1512nm 10mW DFB 14-PIN Kelebek Lazer |
1 |
|
2 |
Ürün Test Raporu |
1 |
*Bağımsız cihaz; yerleşik sürücü yok (harici sürücü isteğe bağlı).
|
İsim |
Dalgaboyu |
Çıkış gücü |
Elyaf türü |
Bağlayıcı |
PIN ÇIKIŞI |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB lazer diyot |
1512:1512 nm 1392:1392 nm 760:760 nm 1683:1683 nm Diğer |
10:10 mW Diğer |
SM: Tek mod PM: Polarizasyonun sürdürülmesi
|
FA: FC/APC SA: SC/APC Diğer |
BOŞ:Tür 1 2: Tip 2 |
örneğin: BFLD-1512-10SM-FA2
(Sipariş bilgileri: 1512nm 10mW DFB 14-PIN Kelebek Lazer, SM fiberli, FC/APC konnektör tipi2 pin çıkışı).
● Fiyat teklifi şartları
(1) EXW:
DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.
(2) DAP:
Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.
● Ödeme koşulları
PayPal ve T/T mevcuttur.
Üretim yaklaşık 10 iş günü sürer. (Eğer bazı varsa stokta, daha hızlı sevk edilecektir.)
Uluslararası lojistik 3-5 iş günü sürebilir.
● Bu cihaz çalışırken yüksek yoğunluklu bir lazer ışını yayar; yap Fiberin uç yüzüne doğrudan bakmayın, aksi takdirde göz yaralanmasına neden olabilirsiniz.
● Bu cihaz elektrostatik duyarlıdır; bu nedenle sıkı bağlılık Paketleme sırasında antistatik koruma önlemlerinin alınması gerekir, ulaşım ve kullanım. Ayrıca önlemek için önlemler alınmalıdır. güç kaynağında dalgalanmalar meydana gelebilir; aksi takdirde kalıcı hasar meydana gelebilir (örn. ekipmanın uygun şekilde topraklanmasının sağlanması ve antistatik bir koruyucu takılması) bilek kayışı).
● Optik fiberler kırılgandır; Cihazı çekmek için fiberi kullanmayın. Bir cihazı yuvasına takarken veya çıkarırken, üzerine baskı uygulamayın. veya cihaz muhafazasının arkasında bulunan manşonu çekin. Cihazlar için konektörlerle donatılmışsa, hem cihazın hem de fiber konektörün Kurulum veya sökme sırasında aynı anda kaldırılır.
● Tüm bileşenlere güç vermeden önce soğutucuyu etkinleştirin ve daha sonra çipin aşırı ısınmasını önlemek için artan güç verme adımlarına geçin ve aşırı yük.
● Garanti Süresi:
İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.
● Ücretsiz Garanti Kapsamında İstisnalar:
Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:
(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.
(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.
(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.
(4) İzinsiz sökme, değiştirme veya onarım.
(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.
(6) Nakliye sırasında hasar veya kayıp.
