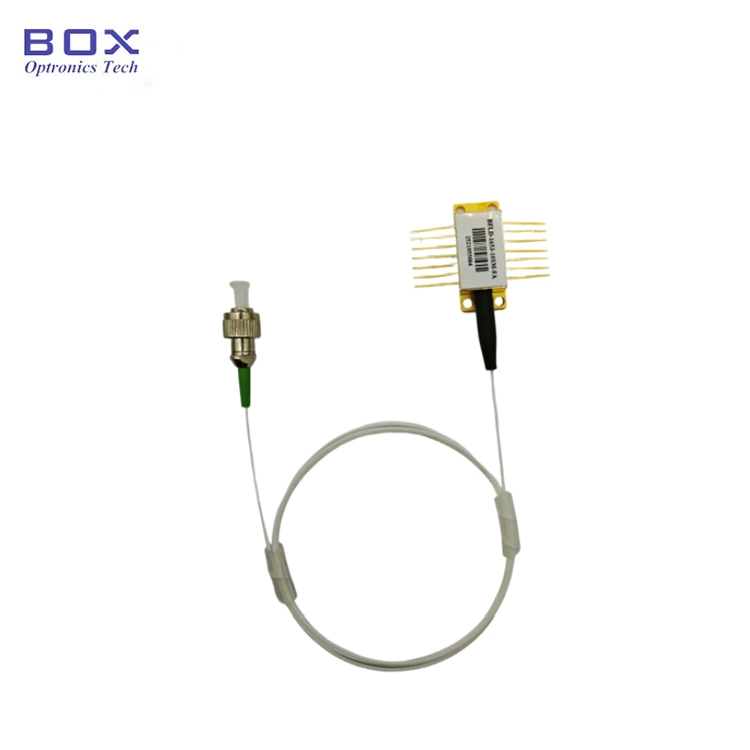

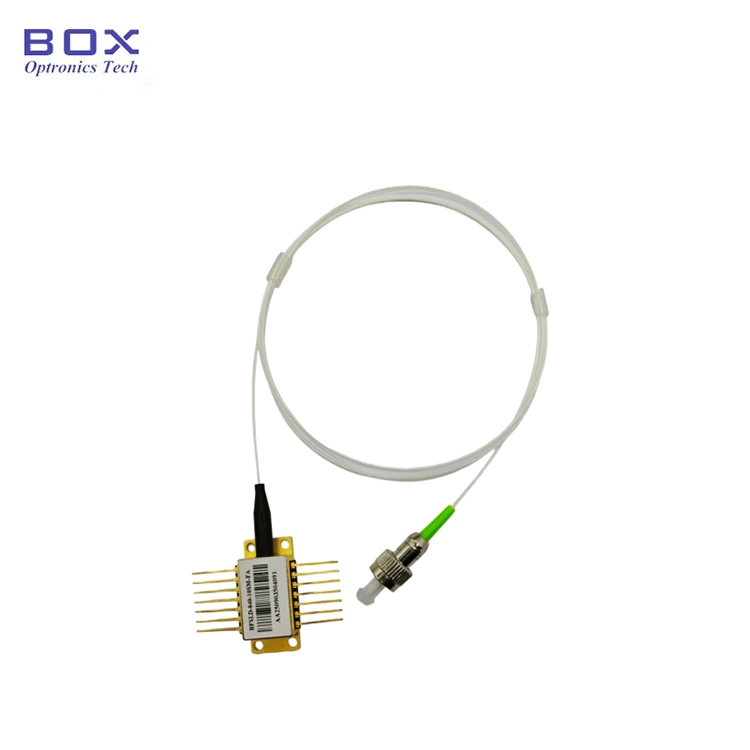

CO2 Algılama için 1574nm DFB Lazer Diyot

Profesyonel bir optoelektronik bileşen üreticisi olan Box Optronics, CO2 gazı algılama, fiber optik sensör sistemleri ve C/DWDM iletim uygulamaları için tasarlanmış 14 pinli kelebek dağıtımlı geri besleme lazeri olan 1574nm DFB Lazer Diyotu sağlar. 1574nm merkez dalga boyuna (CO2 absorpsiyon hattına uygun), 10mW/20mW optik çıkış gücüne ve isteğe bağlı SM veya PM fiber özelliğine sahip bu lazer, ayarlanabilir diyot lazer absorpsiyon spektroskopisi (TDLAS) ve diğer gaz algılama uygulamaları için istikrarlı ve hassas optik performans sunar. Mühendislik ekibimiz, belirli gaz algılama ve sistem entegrasyonu gereksinimlerini karşılamak için özel dalga boyu, güç ve fiber yapılandırma seçeneklerini destekler.

Talep Gönder

Ürün Açıklaması

Ürüne Genel Bakış-CO2 Algılama için 1574nm DFB Lazer Diyot

CO2 Algılama için 1574nm DFB Lazer Diyot, FC/APC konektörüyle tek modlu fiber veya polarizasyonu koruyan fiber aracılığıyla 10 mW veya 20 mW optik çıkış gücü sağlar.

3MHz tipik (FWHM) dar bir spektral çizgi genişliğine ve ≥35dB (40dB tipik) yüksek yan mod bastırma oranına sahip olan DFB lazer, ayarlanabilir diyot lazer absorpsiyon spektroskopisi (TDLAS) ve diğer yüksek çözünürlüklü gaz algılama teknikleri için gereken spektral saflığı ve dalga boyu hassasiyetini sağlar.

TEC, termistör, monitör PD ve izolatörle entegre edilmiş, iki pin çıkışı yapılandırma seçeneğine sahip endüstri standardı 14 pinli kelebek paketinde bulunur. Lazer, standart kelebek lazer sürücü kartları ve sistem tasarımlarıyla uyumludur.

Temel Özellikler-CO2 Algılama için 1574nm DFB Lazer Diyot

· Merkez dalga boyu: 1574nm (1573-1575nm aralığı), CO2 gaz emme hattıyla eşleşti

· Yüksek optik çıkış gücü: 10 mW veya 20 mW

· Geniş modülasyon bant genişliği: 2,5 GHz tipik (-3dB)

· Yerleşik optik izolatör: ≥30dB izolasyon

· Dalga boyu stabilizasyonu için entegre termoelektrik soğutucu (TEC) ve 10kΩ termistör

· Dalga boyu sıcaklık katsayısı: 0,09 nm/°C tipik (15°C ila 35°C)

· Dalga boyu akım katsayısı: 0,01 nm/mA, dalga boyu ayarı için tipiktir

· Endüstri standardı 14 pinli kelebek paketi, Tip 1 ve Tip 2 pin çıkışı seçenekleri

· Düşük eşik akımı: 10mA~35mA

· Güç izleme için entegre fotodiyodu izleyin

Tipik Uygulamalar-CO2 Algılama için 1574nm DFB Lazer Diyot

· Ayarlanabilir diyot lazer absorpsiyon spektroskopisine (TDLAS) dayalı CO2 gazı algılama ve izleme

· Yüksek hassasiyetli CO₂ ve eser gaz tespiti için dalga boyu modülasyon spektroskopisi (WMS)

· FBG ve interferometrik ölçüm tekniklerine dayalı fiber optik algılama sistemleri

· Optik fiber iletişim test ve ölçüm ekipmanı

· Nefes analizi ve biyomedikal gaz algılama uygulamaları

· Fotonik ve optik algılama laboratuvarlarında araştırma ve geliştirme

· Gaz analizörlerine ve çevresel izleme araçlarına OEM entegrasyonu

Ürün Özellikleri-CO2 Algılama için 1574nm DFB Lazer Diyot

Mutlak Maksimum Derecelendirmeler

Parametre	Sembol	Durum	Min.	Tip.	Maks.	Birim
Depolama Sıcaklığı	TS	-	-40	-	85	°C
Çalışma Durumu Sıcaklığı	Tepe	-	-20	-	70	°C
ileri Akım	EĞER	CW	-	-	200	mA
Lazer Ters Gerilimi	VLR	-	-	-	2	V
PDileri Akım	IFPD	-	-	1.1	5	mA
PD Ters Gerilim	VRPD	-	-	5	10	V
TEC Akımı	ITEC	-	-	0.8	1.5	A
TEC Gerilimi	VTEC	-	-	1.5	3.5	V

Elektro-Optik Özellikler (T = 25°C Lazer Sıcaklığı)

Parametre	Sembol	Test Durumu	Min.	Tip.	Maks.	Birim
Merkez Dalga Boyu	λc	TL=15~35°C, CW	1573	1574	1575	nm
Optik Çıkış Gücü	PO	-	10	-	-	mW
Eşik Akımı	ITH	-	-	10	35	mA
Eğim Verimliliği	η	CW, 5 mW çıkış	0.05	0.11	0.2	mW/mA
Çalışma Akımı	döngü	PO=10mW, CW	-	100	120	mA
Spektral Çizgi Genişliği	LW	FWHM	-	3	-	MHz
Lazer İleri Gerilim	VF	CW, 10 mW çıkış	-	1.2	3.0	V
Karanlık Akımı İzle	İD	-	-	-	0.1	μA
Bant genişliği (-3dB)	siyah beyaz	-	-	2.5	-	GHz
Yan Mod Bastırma Oranı	SMSR	CW	35	40	-	dB
Optik İzolasyon	-	-10	30	-	-	dB
Bağıl Yoğunlukta Gürültü	RİN	CW, 5 mW çıkış	-	-145	-	dB/Hz
TEC Sıcaklık Ayarı	TS	-	15	-	35	°C
Giriş Empedansı	ZİN	-	22	25	28	Ω
Termistör Akımı	ITC	-	10	-	100	μA
Termistör Direnci	RTH	TL=25°C	9.5	10	10.5	kΩ
TEC Akımı	ITEC	TL=25°C, TC=70°C	-	-	1.5	A
TEC Gerilimi	VTEC	TL=25°C, TC=70°C	-	-	3.5	V
TEC Kapasitesi	ΔT	Tc=70°C	-	-	50	°C
Dalga Boyu Kayması (EOL)	Δλ	25 yıllık ömür	-	-	±0,1	nm
Dalga Boyu Sıcaklık Katsayısı	Δλ/ΔT	TEC 15°C ila 35°C	-	0.09	-	nm/°C
Dalga Boyu Akım Katsayısı	Δλ/ΔI	-	-	0.01	-	nm/mA

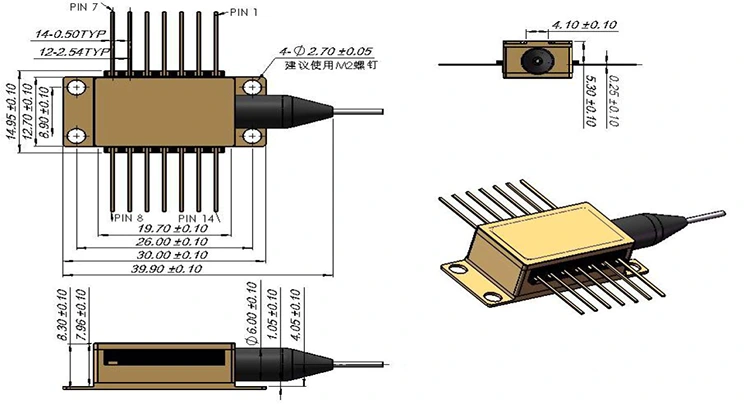

Paket ve Pim Tanımı - CO2 Algılama için 1574nm DFB Lazer Diyot

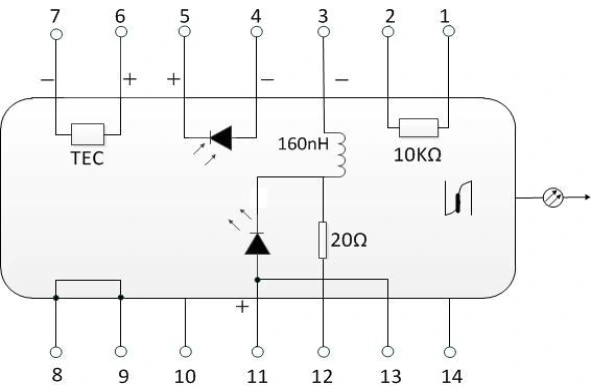

Tip 1 Pin Yapılandırması

Sabitle	Tanım	Sabitle	Tanım
1	Termistör	14	NC (Bağlantı Yok)
2	Termistör	13	Lazer Anot (+)
3	Lazer DC Önyargısı (Kotot) (-)	12	Lazer RF Katot (-)
4	PD Monitörü Anot (-)	11	Lazer Anot (+)
5	PD Monitör Katotu (+)	10	NC (Bağlantı Yok)
6	TEC (+)	9	Kasa Zemini
7	TEC (-)	8	Kasa Zemini

Tip 2 Pimli Yapılandırma

Sabitle	Tanım	Sabitle	Tanım
1	TEC (+)	14	TEC (-)
2	Termistör	13	Kasa Zemini
3	PD Monitörü Anot (-)	12	NC (Bağlantı Yok)
4	PD Monitör Katotu (+)	11	Lazer Katot (-)
5	Termistör	10	Lazer Anot (+)
6	NC (Bağlantı Yok)	9	NC (Bağlantı Yok)
7	NC (Bağlantı Yok)	8	NC (Bağlantı Yok)

Sipariş Bilgileri

Model Adlandırması

BFLD - XXXX - XX - XX - XX X

Örnek: BFLD-1574-20PM-FA2

Alan	Kod	Tanım
Lazer Tipi	BFLD	DFB Lazer Diyot Serisi
Dalgaboyu	1574	1574nm (diğer dalga boyları mevcuttur: 1030, 1064, 1392, 1653, 1683, CWDM)
Çıkış Gücü	20	20 mW; 10 = 10mW
Elyaf Tipi	ÖĞLEDEN SONRA	PM = Polarizasyonu koruyan; SM =Tek modlu
Bağlayıcı Türü	FA	FC/APC; SA = SC/APC; Diğer konektörler mevcut
Pin çıkışı	BOŞ / 2	NULL = Tür 1 (varsayılan); 2 = Tip 2

Sıkça Sorulan Sorular (SSS) -1574nm DFB Lazer Diyot, CO2 Algılama için

S: Entegre TEC CO2 algılama performansını nasıl artırır?

C: Entegre TEC ve termistör, lazer çipi sıcaklığını dengeleyerek dalga boyunu ve çıkış gücü sapmasını en aza indirir. DFB lazer dalga boyu sıcaklığa bağlı olduğundan, hassas termal kontrol, hedef CO₂ emme özelliği ile uyumun korunmasına yardımcı olur. TEC kaba dalga boyu ayarı sağlarken, enjeksiyon akımı modülasyonu yoluyla ince dalga boyu ayarı yapılabilir.

S: Yerleşik optik izolatör gaz algılama sistemleri için neden önemlidir?

C: Yerleşik optik yalıtıcı, fiber bağlantılardan ve optik bileşenlerden kaynaklanan yansımaların neden olduğu optik geri bildirimi azaltır. Bu, lazer çıkış stabilitesini artırır ve harici optik bozulmalara karşı hassasiyeti azaltır; bu, özellikle yüksek hassasiyetli TDLAS ve WMS gaz algılama sistemleri için önemlidir.

S: Farklı bir gaz türü için özel bir dalga boyu alabilir miyim?

C: Evet, Box Optronics, CO2 (1574 nm), CH4 (1653 nm), H2O (1392 nm) ve O2 (760 nm) dahil ancak bunlarla sınırlı olmamak üzere farklı gaz algılama uygulamaları için optimize edilmiş dalga boylarında DFB lazer kaynakları sağlar. Ayrıca iletişim uygulamaları için CWDM ve DWDM kanal dalga boylarını da destekliyoruz. Özel dalga boyu gereksinimleriniz için bizimle iletişime geçin; mühendislik ekibimiz fizibiliteyi inceleyecektir.

S: Bu lazer için hangi tahrik ve kontrol devresi gereklidir?

C: 1574nm DFB lazer, uygun akım sınırlamaya sahip bir lazer diyot sürücüsü, entegre TEC için sıcaklık kontrol cihazı ve isteğe bağlı olarak TDLAS uygulamalarında dalga boyu taraması için bir modülasyon girişi gerektirir. Monitör fotodiyodu otomatik güç kontrolü (APC) için kullanılabilir.

İlgili Ürünler -CO2 Algılama için 1574nm DFB Lazer Diyot

· Yüksek güçlü 1653,7nm 40 mW DFB Kelebek Lazer - metan tespiti, çevresel izleme ve endüstriyel güvenlik uygulamaları için DFB lazer kaynakları

· 1683 nm 10 mW Fiber Bağlantılı Lazer -CH₄ absorpsiyon spektroskopisi ve yüksek hassasiyetli gaz algılama uygulamaları için genişletilmiş dalga boylu DFB lazerler

· 1392 nm 10 mW DFB Kelebek Lazer Diyot - su buharı absorpsiyon spektroskopisi ve nem ölçüm sistemleri için tasarlanmıştır

· 1 mm InGaAs PIN Fotodiyot TO46 - Gaz emilim sinyali tespiti ve optik güç izleme için yüksek hassasiyetli 900-1650 nm fotodetektörler

· C-bandı Ayarlanabilir Lazer Modülü - spektroskopi, FBG sorgulaması ve optik karakterizasyon için lazer kaynakları

Veri Sayfası ve Test Sayfası -CO2 Algılama için 1574nm DFB Lazer Diyot

veri sayfası

test sayfası
