1567nm DFB Kelebek Lazer Diyot

İçindekiler

1. 1567 nm'nin tanıtımı DFB Kelebek Lazer Diyot

2. Teknik Özellikler

3. Ürün Özellikleri

4. Tipik Uygulamalar

5. Ürün ayrıntıları

6. Sipariş Bilgileri

7. Veri sayfası ve test sayfası

8. Teklif ve ödeme koşulları

9. Teslim süresi

10. Operasyon Notları

11. Kalite Güvencesi ve Satış Sonrası Hizmet

Ürün Tanıtımı

Çoklu kuantumlu 1567nm DFB kelebek lazer diyot kuyu DFB yapısı ve 14 pinli kelebek paketi. TEC'i entegre eder ve termistör, SMF 28e tek modunu veya fiberi koruyan polarizasyonu destekler Tipik 10mW çıkış gücüyle çıkış, çalışma sıcaklığı -20~+70°C, RoHS uyumlu. Not ESD koruma sağlayın ve mutlak maksimum değerleri aşmayın.

Ürün Özellikler

Ürün Özellikleri

● Çoklu Kuantum Kuyu (MQW) Dağıtılmış Geri Besleme (DFB) lazerleri;

● Elyaf tip SMF-28e veya PM fiber olabilir;

● 14 pinli yüksek stabiliteye sahip kelebek paketi;

● Kararlı 10mW çıkış, yüksek SMSR ve iyi optik izolasyon.

Ürün Uygulamaları

● Optik fiber sensör;

● Işık kaynağı;

● Karbon monoksit CO gazı algılama;

● Orta ve uzun mesafe Fiber iletişim ve test sistemleri.

1. Ürün Detayları-1567nm DFB Kelebek Lazer Diyot

Tipik spektrum: 1567nm, +/-1nm WL toleransı.

● Paket çizimi&PIN-OUT Tanımı(Birim:mm)-1567nm DFB Kelebek Lazer Diyot

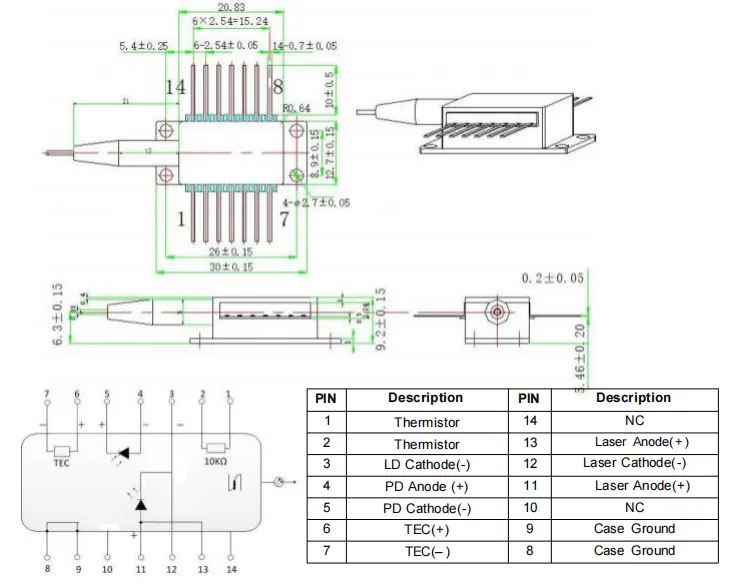

>>>Tip1 pin çıkışı

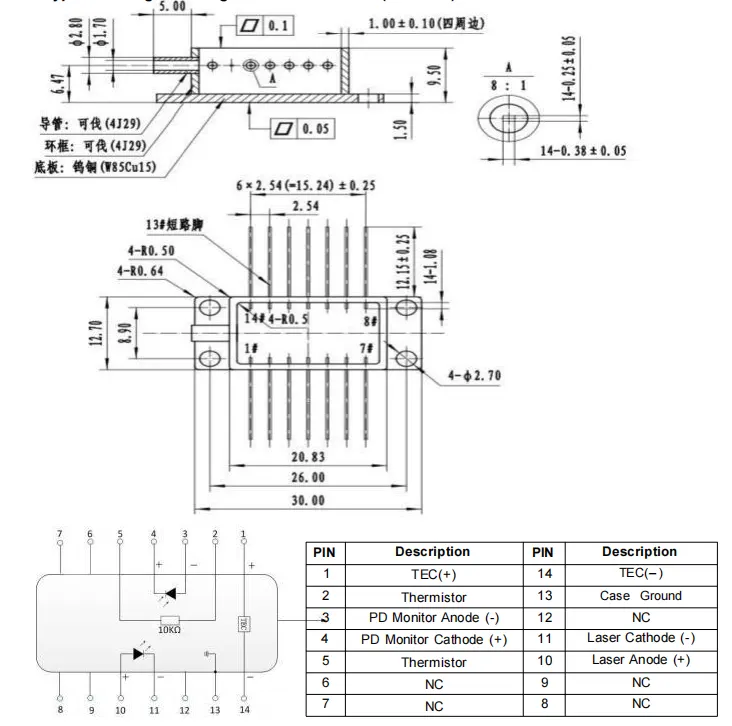

>>>Tip2 pin çıkışı

Sipariş verme bilgi

örneğin: BFLD-1567-10SM-FA

(Sipariş bilgileri: 1567nm DFB Kelebek Lazer Diyot, 14 pinli kelebek paket, 10 mW çıkış gücü, SM fiber, FC/APC konnektör, tip1 pin çıkışı).

Veri Sayfası ve Test sayfası

Veri Sayfası

Test sayfası

Teklif şartları ve ödeme

● Fiyat teklifi şartları

(1) EXW:

DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.

(2) DAP:

Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.

● Ödeme koşulları

PayPal ve T/T mevcuttur.

Kurşun zamanı

Üretim yaklaşık 10 iş günü sürer. (Eğer bazı varsa stokta, daha hızlı sevk edilecektir.)

Uluslararası lojistik 3-5 iş günü sürebilir.

Operasyon Notlar

● Bu cihaz çalışırken yüksek yoğunluklu bir lazer ışını yayar; yap Fiberin uç yüzüne doğrudan bakmayın, aksi takdirde göz yaralanmasına neden olabilirsiniz.

● Bu cihaz elektrostatik duyarlıdır; bu nedenle sıkı bağlılık Paketleme sırasında antistatik koruma önlemlerinin alınması gerekir, ulaşım ve kullanım. Ayrıca önlemek için önlemler alınmalıdır. güç kaynağında dalgalanmalar meydana gelebilir; aksi takdirde kalıcı hasar meydana gelebilir (örn. ekipmanın uygun şekilde topraklanmasının sağlanması ve antistatik bir koruyucu takılması) bilek kayışı).

● Optik fiberler kırılgandır; Cihazı çekmek için fiberi kullanmayın. Bir cihazı yuvasına takarken veya çıkarırken, üzerine baskı uygulamayın. veya cihaz muhafazasının arkasında bulunan manşonu çekin. Cihazlar için konektörlerle donatılmışsa, hem cihazın hem de fiber konektörün Kurulum veya sökme sırasında aynı anda kaldırılır.

● Pimlerin lehimlenmesi gerekiyorsa lehimleme sıcaklığı 260°C'yi aşmamalı ve lehimleme süresi 10 saniyeyi geçmemelidir. özel Aşağıdaki hususlara dikkat edilmelidir: Lehimleme işlemi sırasında, cihaz elektriksiz durumda olmalı ve havya düzgün şekilde yerleştirilmelidir topraklanmış.

● Tüm bileşenlere güç vermeden önce soğutucuyu etkinleştirin ve daha sonra çipin aşırı ısınmasını önlemek için artan güç verme adımlarına geçin ve aşırı yük.

2. Kalite Güvencesi ve Satış Sonrası Servis-1567nm DFB Kelebek Lazer Diyot

● Garanti Süresi:

İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.

● Ücretsiz Garanti Kapsamında İstisnalar:

Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:

(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.

(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.

(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.

(4) İzinsiz sökme, değiştirme veya onarım.

(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.

(6) Nakliye sırasında hasar veya kayıp.
