1580nm DFB SM PM Lazer Diyot

İçindekiler

1. 1580nm DFB SM PM Lazer Diyotun Tanıtımı

2. Teknik Özellikler

3. Ürün Özellikleri

4. Tipik Uygulamalar

5. Ürün ayrıntıları

6. Sipariş Bilgileri

7. Veri Sayfası ve test sayfası

8. Teklif ve ödeme koşulları

9. Teslim süresi

10. Operasyon Notları

11. Kalite Güvencesi ve Satış Sonrası Hizmet

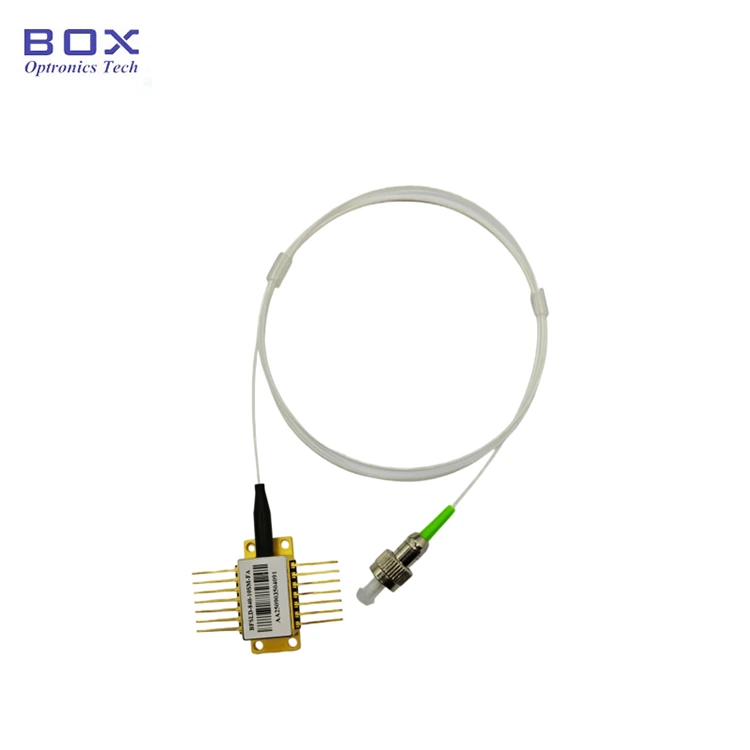

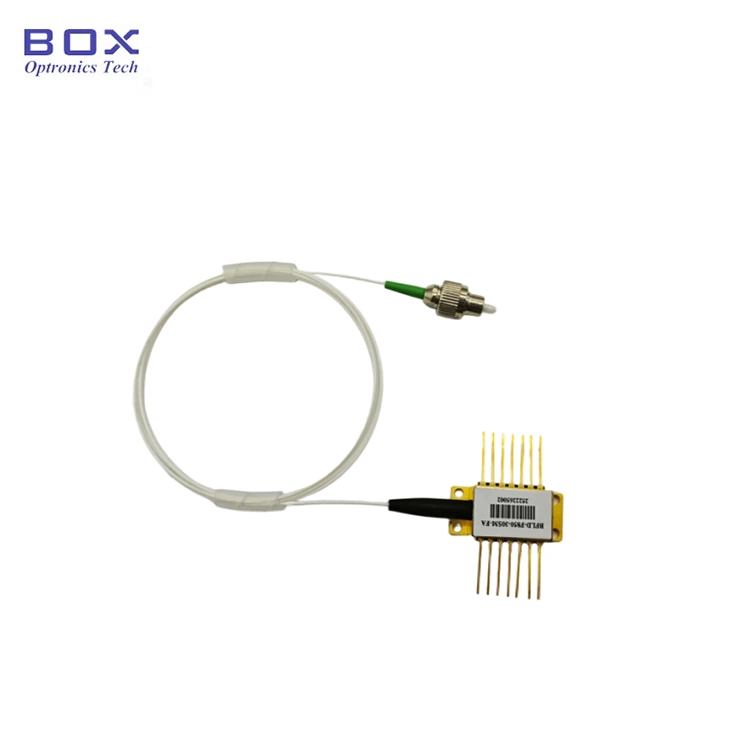

Ürün Tanıtımı-1580nm DFB SM PM Lazer Diyot

1580nm DFB SM PM Lazer Diyot, 1580nm merkez dalga boyuna (±1nm tolerans) ve tipik 40dB yan mod bastırma oranına sahip birinci sınıf bir MQW DFB çipine sahiptir. Düşük eşik akımı, düşük güç tüketimi ve yüksek güvenilirlikle tasarlanan bu ürün, sürekli istikrarlı performans için bir termistör, TEC ve izleme diyotuyla tamamen entegre olarak gelir. Gaz algılama, pasif cihaz testi ve fiber optik algılama uygulamaları için mükemmel şekilde uygundur.

Ürün Özellikleri-1580nm DFB SM PM Lazer Diyot

Ürün Özellikleri-1580nm DFB SM PM Lazer Diyot

● Çoklu Kuantum Kuyusu (MQW) Dağıtılmış Geri Bildirim (DFB) lazerleri;

● Yüksek stabiliteye sahip 14 pinli kelebek paketi;

● Entegre termistör, TEC ve monitör fotodiyodu;

● Düşük eşik akımı ve düşük güç tüketimi;

● Fiber tipi SMF-28e veya PM fiber olabilir.

Ürün Uygulamaları-1580nm DFB SM PM Lazer Diyot

● Fiber optik sensör;

● Test ve ölçüm için ışık kaynağı;

● Gaz algılama sistemleri;

● Pasif optik cihaz testi;

● Fiber optik iletişim.

Ürün Detayları-1580nm DFB SM PM Lazer Diyot

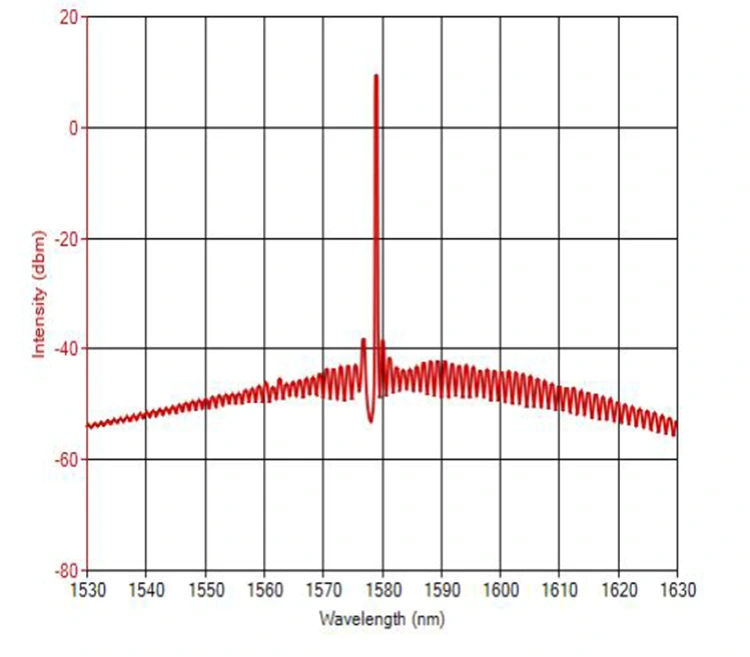

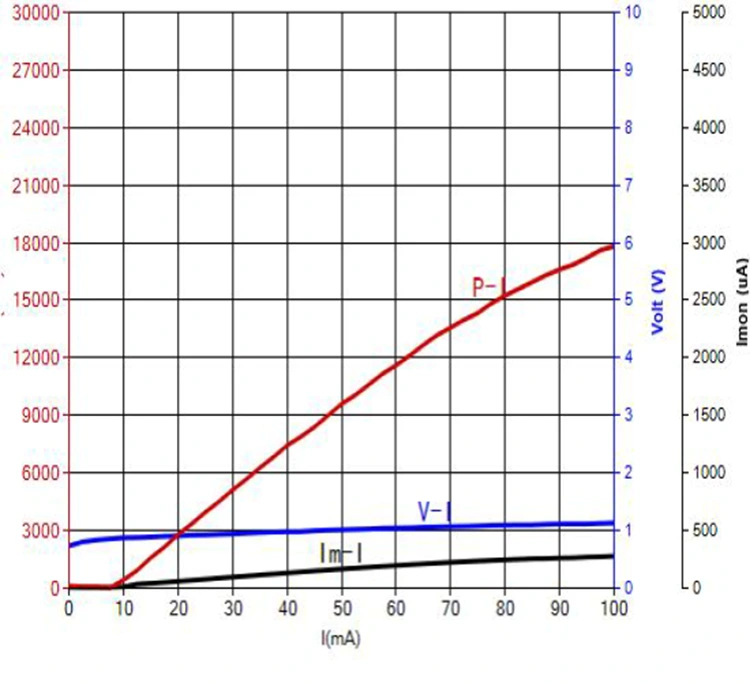

● Tipik spektrum ve PIV: 1580 nm 10 mW, +/- 1 nm WL toleransı.

● Paket çizimi ve PIN ÇIKIŞI Tanımı (Birim: mm)-1580nm DFB SM PM Lazer Diyot

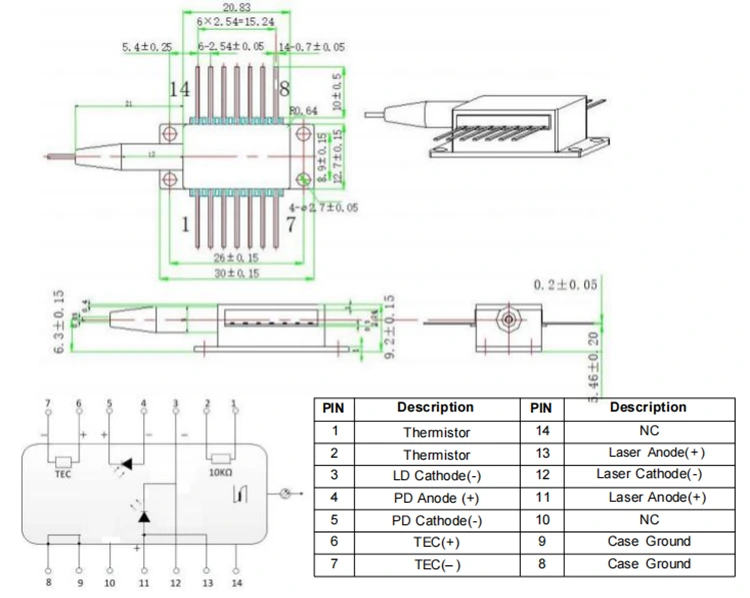

>>>Tip1 pin çıkışı

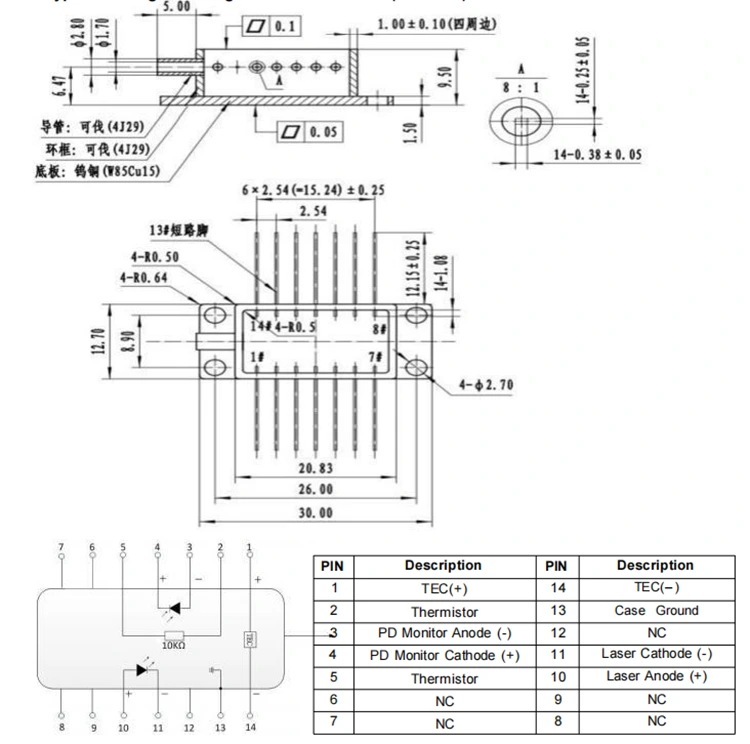

>>>Tip2 pin çıkışı

Sipariş bilgileri-1580nm DFB SM PM Lazer Diyot

örneğin: BFLD-1580-10SM-FA2
(Sipariş bilgileri: 1580 nm DFB Lazer diyot, 14 pinli kelebek paket, 10 mW çıkış gücü, SM fiberli, FC/APC konnektör, tip2 pin çıkışı).

Veri Sayfası ve Test Sayfası-1580nm DFB SM PM Lazer Diyot

Veri Sayfası

Test sayfası

Teklif ve ödeme koşulları-1580nm DFB SM PM Lazer Diyot

● Fiyat teklifi şartları

(1) EXW:

DHL/UPS/FedEx hesabınız varsa Box Optronics EXW'yi kullanmanızı önerir. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.

(2) DAP:

Hesabınız yoksa lütfen ürünlerin nakliye ücretini önceden ödeyin.

(3)Diğer

● Ödeme koşulları

PayPal ve T/T mevcuttur.

Teslim süresi-1580nm DFB SM PM Lazer Diyot

Üretim: 10 iş günü. (Stokta biraz varsa, daha hızlı gönderilecektir.)

Uluslararası lojistik: 3-5 iş günü.

Operasyon Notları-1580nm DFB SM PM Lazer Diyot

● Optik fiberler kırılgandır; Cihazı çekmek için fiberi kullanmayın. Bir cihazı yuvasına takarken veya çıkarırken, cihaz yuvasının arkasında bulunan manşona baskı uygulamayın veya çekmeyin. Konektörlerle donatılmış cihazlarda, kurulum veya sökme sırasında hem cihazın hem de fiber konektörün aynı anda kaldırıldığından emin olun.

● Pimlerin lehimlenmesi gerekiyorsa lehimleme sıcaklığı 260°C'yi, lehimleme süresi 10 saniyeyi geçmemelidir. Aşağıdakilere özellikle dikkat edilmelidir: Lehimleme işlemi sırasında cihaz elektriksiz durumda olmalı ve havya uygun şekilde topraklanmalıdır.

● Cihazı açmadan önce, önce soğutucuyu etkinleştirin ve ardından çipin aşırı ısınmasını veya aşırı yüklenmesini önlemek için gücü küçük artışlarla uygulayın.

Kalite Güvencesi ve Satış Sonrası Servis-1580nm DFB SM PM Lazer Diyot

● Garanti Süresi:

Satın alma tarihinden itibaren 1 yıl içinde insan kaynaklı olmayan kusurlar için ücretsiz onarım veya değiştirme. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.

● Ücretsiz Garanti Kapsamında İstisnalar:

Ücretsiz garanti süresi boyunca ürün kalitesi sorunlarından kaynaklanan arızalar için ücretsiz onarım veya değiştirme hizmetleri sağlanacaktır. Ancak Box Optronics, garanti süresi içinde aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar:

(1) Doğal faktörlerin (ör. yıldırım, toz) veya çevresel etkilerin neden olduğu hasar.

(2) Kullanıcının yanlış kullanımından kaynaklanan arızalar.

(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.

(4) Yetkisiz sökme, değiştirme veya onarım.

(5) Gövde üzerindeki değiştirilmiş veya eksik garanti etiketleri.

(6) Nakliye sırasında hasar veya kayıp.
