1532nm DFB BTF Lazer Diyot

İçindekiler

1. 1532 nm'nin tanıtımı DFB BTF Lazer Diyot

2. Teknik Özellikler

3. Ürün Özellikleri

4. Tipik Uygulamalar

5. Ürün ayrıntıları

6. Sipariş Bilgileri

7. Veri sayfası ve test sayfası

8. Teklif ve ödeme koşulları

9. Teslim süresi

10. Operasyon Notları

11. Kalite Güvencesi ve Satış Sonrası Hizmet

Ürün Tanıtımı

Merkez dalga boyuna sahip 1532nm DFB BTF Lazer Diyot 1532,68nm (ITU CH56), optik çıkış gücü 10mW. Dahili TEC ve termistör kararlı çalışmayı etkinleştirin. Çalışma sırasında talimatlara göre doğru şekilde bağlayın. pin çıkışı tanımı, nominal aralık dahilinde sürüş akımını ve sıcaklığını kontrol edin aralık ve ESD hasarını ve aşırı voltaj çalışmasını önleyin.

Ürün Özellikler

Ürün Özellikleri

● Kelebek paket, yerleşik TEC;

● Geniş sıcaklık güvenilirlik; 

● Yüksek güvenilirlik, hızlı yanıt, iyi stabilite.

Ürün Uygulamaları

● C2H2 Asetilen gazı algılama; 

● Optik Fiber İletişim ve Mikrodalga Fotonik İletim;

● Lazer mesafe bulucuları.

Ürün Ayrıntılar

● Tipik spektrum: 1532,68nm, +/-0,5nm dalga boyu toleransı.

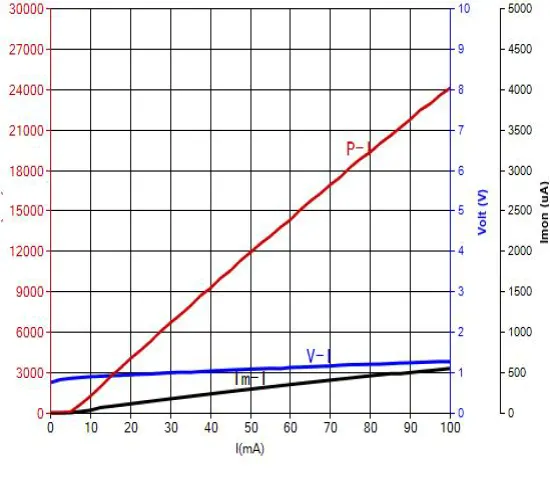

● PIV-1532nm 10mW DFB BTF Lazer Diyot

● SSS-1532nm DFB BTF Lazer Diyot

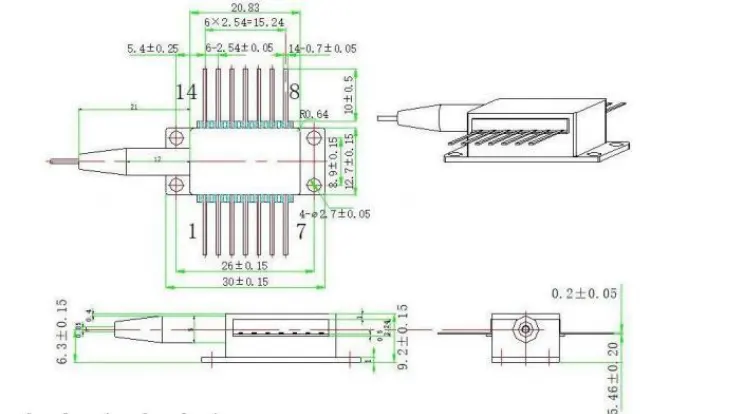

(1) BTF paketi nedir?

--BTF (Butterfly) paketi standart 14 pinli kelebek paketidir, optoelektronik alanında en yaygın endüstriyel sınıf ambalaj formatı endüstri. Bu paket, lazer çipini, TEC sıcaklık kontrolünü, Mükemmel hermetiklik ve termal özellikler sunan termistör ve fotodiyot yönetim performansı. Standarttan önemli bir fark yoktur kelebek ambalaj; “BTF”, üründe yaygın olarak “Butterfly” kısaltması olarak kullanılmaktadır. adlandırma.

(2) Bu ürün hangi sürüş modlarını destekliyor?

--1532nm DFB BTF Lazer Diyot sürekli dalgayı (CW) destekler operasyon. Düşük gürültülü bir sabit akım kaynağı önerilir (eşik değeri) akım yaklaşık 5-20mA, çalışma akımı 50-90mA), bir TEC ile birlikte Sıcaklık stabilizasyonu için kontrolör (tipik olarak 25°C'ye ayarlanır).

(3) Numune testi mevcut mu?

--Örnek testi ve küçük hacimli deneme üretimi desteklenmektedir. Toplu alımlar için toplu fiyatlandırma ve kademeli teklifler sunuyoruz.

Sipariş verme bilgi

örneğin: BFLD-CH56-10SM-FA

(Sipariş bilgileri: 1532nm DFB BTF Lazer Diyot, 10mW çıkış gücü, SM fiber, FC/APC konektörü, tip1 pin çıkışı).

Veri Sayfası ve Test Sayfası

Veri Sayfası

Test sayfası

Teklif şartları ve ödeme

● Fiyat teklifi şartları

(1) EXW:

DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.

(2) DAP:

Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.

● Ödeme koşulları

PayPal ve T/T mevcuttur.

Kurşun zamanı

Üretim yaklaşık 10 iş günü sürer. (Eğer bazı varsa stokta, daha hızlı sevk edilecektir.)

Uluslararası lojistik 3-5 iş günü sürebilir.

Operasyon Notlar

● Bu cihaz çalışırken yüksek yoğunluklu bir lazer ışını yayar; yap Fiberin uç yüzüne doğrudan bakmayın, aksi takdirde göz yaralanmasına neden olabilirsiniz.

● Bu cihaz elektrostatik duyarlıdır; bu nedenle sıkı bağlılık Paketleme sırasında antistatik koruma önlemlerinin alınması gerekir, ulaşım ve kullanım. Ayrıca önlemek için önlemler alınmalıdır. güç kaynağında dalgalanmalar meydana gelebilir; aksi takdirde kalıcı hasar meydana gelebilir (örn. ekipmanın uygun şekilde topraklanmasının sağlanması ve antistatik bir koruyucu takılması) bilek kayışı).

● Optik fiberler kırılgandır; Cihazı çekmek için fiberi kullanmayın. Bir cihazı yuvasına takarken veya çıkarırken, üzerine baskı uygulamayın. veya cihaz muhafazasının arkasında bulunan manşonu çekin. Cihazlar için konektörlerle donatılmışsa, hem cihazın hem de fiber konektörün Kurulum veya sökme sırasında aynı anda kaldırılır.

● Tüm bileşenlere güç vermeden önce soğutucuyu etkinleştirin ve daha sonra çipin aşırı ısınmasını önlemek için artan güç verme adımlarına geçin ve aşırı yük.

● Çalıştırma işlemi sırasında asla doğrudan yüksek akım uygulamayın, çünkü bu çipe zarar verme riski taşır. Bunun yerine cihazı mevcut seviyede açın Çipin eşiğine yakın ve ardından akımı küçük miktarlarda kademeli olarak artırın İstenilen seviyeye ulaşılıncaya kadar artırılır.

Kalite Güvencesi ve Satış Sonrası Hizmet

● Garanti Süresi:

İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.

● Ücretsiz Garanti Kapsamında İstisnalar:

Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:

(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.

(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.

(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.

(4) İzinsiz sökme, değiştirme veya onarım.

(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.

(6) Nakliye sırasında hasar veya kayıp.
