1. 1392 nm'nin tanıtımı 10mW DFB Kelebek Lazer Diyot
2. Teknik Özellikler
3. Ürün Özellikleri
4. Tipik Uygulamalar
5. Ürün ayrıntıları
6. Sipariş Bilgileri
7. Veri sayfası ve test sayfası
8. Teklif ve ödeme koşulları
9. Teslim süresi
10. Operasyon Notları
11. Kalite Güvencesi ve Satış Sonrası Hizmet
14 pinli kelebekli 1392nm DFB fiber bağlantılı lazer paket, merkezi dalga boyu 1392 nm, tipik çıkış gücü 10 mW. Dahili TEC, termistör ve SM fiber veya PM fiberi destekleyen PD'yi izleyin. Esas olarak kullanılır H2O algılamada, optik cihazlarda ve test ışık kaynaklarında. Not: Telgrafla PIN tanımını doğru yapın, fiber ucunu temiz tutun, TEC kontrolü altında. Aşırı voltaj, aşırı akım, ESD, yüksek sıcaklıkta lehimleme ve aşırı fiberin bükülmesi yasaktır.
|
Parametre |
Sembol |
Durum |
Min. |
Tip. |
Maks. |
Birim |
|
Çalışma dalga boyu |
λ |
CW, 25°C |
1391 |
1392 |
1393 |
nm |
|
Optik çıkış gücü |
PF |
— |
— |
10 |
— |
mW |
|
Eşik akımı |
ITH |
25°C |
— |
8 |
15 |
mA |
|
Çalışma akımı |
GİB |
CW |
— |
— |
90 |
mA |
|
Çalışma gerilimi |
VOP |
25°C |
— |
1.1 |
2.0 |
V |
|
Yan mod bastırma oran |
SMSR |
— |
35 |
40 |
— |
dB |
|
Optik izolasyon |
ISO |
25°C |
35 |
— |
— |
dB |
|
Spektral genişlik (-20 dB) |
Δλ |
— |
— |
0.1 |
1.0 |
nm |
|
Polarizasyon sönmesi oran |
Acil servis |
PM lifi |
18 |
— |
— |
dB |
|
Dalga boyu sıcaklığı katsayı |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/C |
|
Akımı İzle |
İMON |
VRM=5V |
50 |
— |
1500 |
ABD |
|
MPD Karanlık akım |
İD |
VRM=5V |
— |
— |
50 |
ABD |
|
Termistör direnci |
RTH |
25°C |
9.5 |
10 |
10.5 |
kΩ |
|
Termistör B değeri |
β |
25°C/80°C |
— |
3950 |
— |
K |
● Yüksek performanslı, çoklu kuantum kuyulu (MQW) dağıtılmış geri beslemeli (DFB) lazer;
● SMF-28e veya PM1550 fiber;
● Endüstri standart hava geçirmez şekilde kapatılmış 14 pimli kelebek paketi;
● Yerleşik TEC ve PD.
● Dağıtılmış fiber optik algılama;
● Fiber optik iletişim test ekipmanı
● Su buharı konsantrasyonu tespit;
● Çekirdek ışık kaynağı TDLAS (Ayarlanabilir Diod Lazer Absorbsiyon Spektroskopisi) sistemleri;
● Araştırma ve Laboratuvar Aletler.

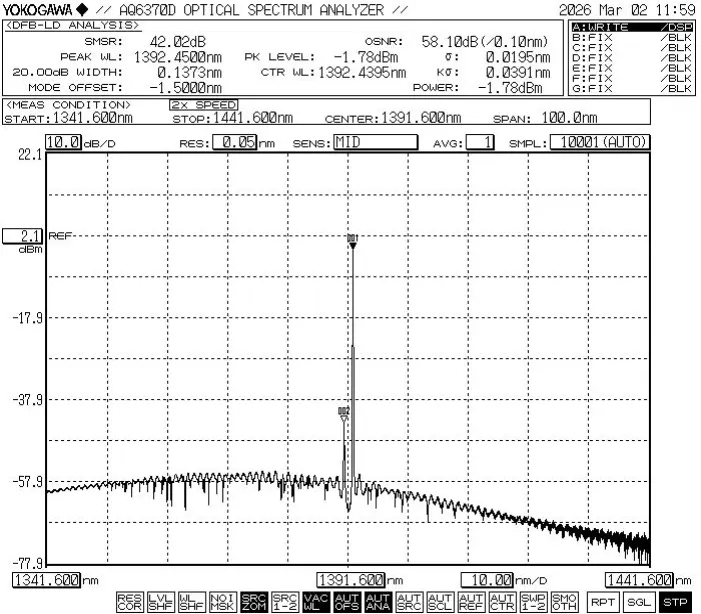

● Tipik spektrum: 1392nm, +/-1nm WL toleransı.

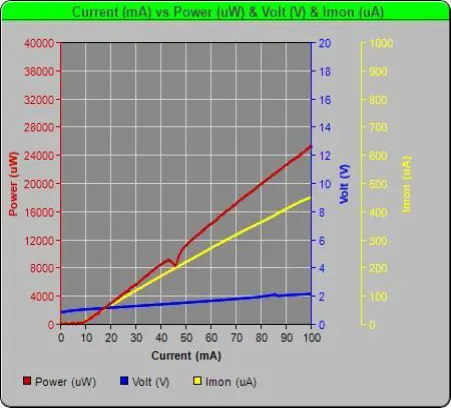

● PIV-1392nm 10mW DFB Kelebek Lazer Diyot

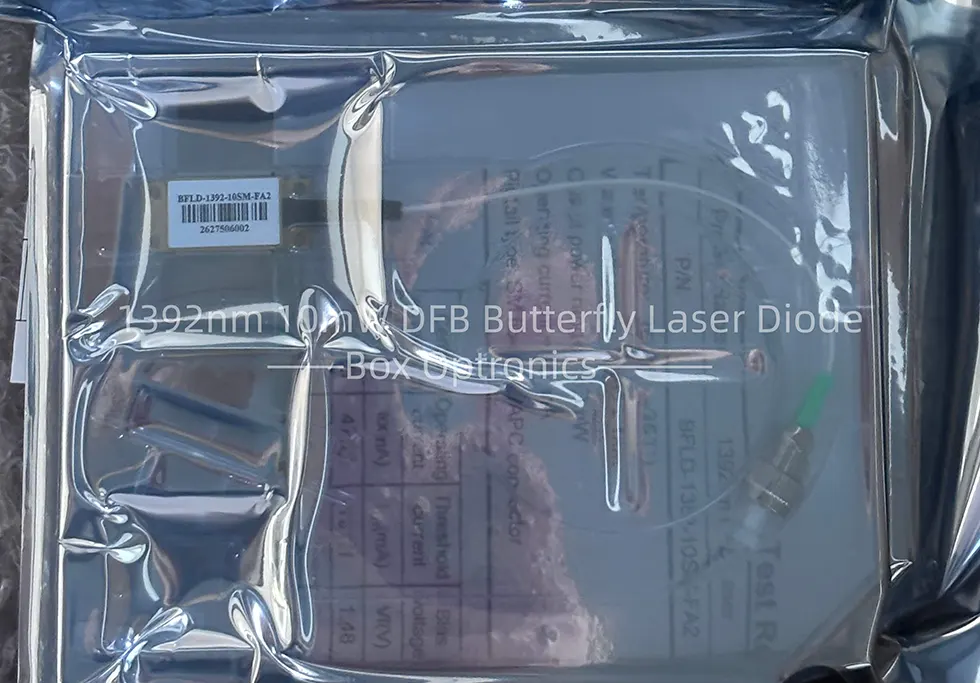

● Paketleme örneği
|
|
Aksesuarlar |
Miktar |
|
1 |
1392nm 10mW DFB Kelebek Lazer Diyot |
1 |
|
2 |
Ürün Test Raporu |
1 |
|
İsim |
Dalgaboyu |
Çıkış gücü |
Elyaf türü |
Bağlayıcı |
PIN ÇIKIŞI |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB lazer diyot |
1392:1392 nm 760:760 nm 1683:1683 nm Diğer |
10:10 mW Diğer |
SM: Tek mod PM: Polarizasyonun sürdürülmesi
|
FA: FC/APC SA: SC/APC Diğer |
BOŞ:Tür 1 2: Tip 2 |
örneğin: BFLD-1392-10SM-FA2
(Sipariş bilgileri: 1392nm 10mW DFB Kelebek Lazer Diyot, SM'li fiber, FC/APC konektörü, tip2 pin çıkışı).
● Fiyat teklifi şartları
(1) EXW:
DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.
(2) DAP:
Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.
(3)Diğer
● Ödeme koşulları
PayPal ve T/T mevcuttur.
Üretim yaklaşık 10 iş günü sürer. (Eğer bazı varsa stokta, daha hızlı sevk edilecektir.)
Uluslararası lojistik 3-5 iş günü sürebilir.
● Bu cihaz çalışırken yüksek yoğunluklu bir lazer ışını yayar; yap Fiberin uç yüzüne doğrudan bakmayın, aksi takdirde göz yaralanmasına neden olabilirsiniz.
● Bu cihaz elektrostatik duyarlıdır; bu nedenle sıkı bağlılık Paketleme sırasında antistatik koruma önlemlerinin alınması gerekir, ulaşım ve kullanım. Ayrıca önlemek için önlemler alınmalıdır. güç kaynağında dalgalanmalar meydana gelebilir; aksi takdirde kalıcı hasar meydana gelebilir (örn. ekipmanın uygun şekilde topraklanmasının sağlanması ve antistatik bir koruyucu takılması) bilek kayışı).
● önlemek için ürünün çalışma devresinin kararlılığını doğrulayın. Darbe akımlarının neden olduğu hasar.
● Optik fiberler kırılgandır; Cihazı çekmek için fiberi kullanmayın. Bir cihazı yuvasına takarken veya çıkarırken, üzerine baskı uygulamayın. veya cihaz muhafazasının arkasında bulunan manşonu çekin. Cihazlar için konektörlerle donatılmışsa, hem cihazın hem de fiber konektörün Kurulum veya sökme sırasında aynı anda kaldırılır.
● Pimlerin lehimlenmesi gerekiyorsa lehimleme sıcaklığı 260°C'yi aşmamalı ve lehimleme süresi 10 saniyeyi geçmemelidir. özel Aşağıdaki hususlara dikkat edilmelidir: Lehimleme işlemi sırasında, cihaz elektriksiz durumda olmalı ve havya düzgün şekilde yerleştirilmelidir topraklanmış.
● Cihazı kullanırken çalışma voltajına ve voltajına kesinlikle uyun. veri sayfasında belirtilen mevcut aralıklar. Anahtar parametreler—Ith dahil (Eşik Akımı), Iop max (Maksimum Çalışma Akımı), Vop max (Maksimum Çalışma Gerilimi) ve λc (Merkez Dalga Boyu) referans alınmalıdır özellikle sevkıyat sırasında verilen test raporunda.Not:Çalışma mutlak maksimum değerlerin ötesinde cihazda kalıcı hasara neden olabilir.
● Garanti Süresi:
İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.
● Ücretsiz Garanti Kapsamında İstisnalar:
Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:
(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.
(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.
(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.
(4) İzinsiz sökme, değiştirme veya onarım.
(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.
(6) Nakliye sırasında hasar veya kayıp.
