840nm Fiber Bağlantılı SLD Geniş Bant Işık Kaynağı

Ürüne Genel Bakış-840nm Fiber Bağlantılı SLD Geniş Bant Işık Kaynağı

Box Optronics, geniş bir spektral bant genişliği ve düşük zamansal tutarlılıkla yüksek optik güç sağlayan, yarı iletken bir optik amplifikatör yapısından güçlendirilmiş kendiliğinden emisyona (ASE) dayanan yüksek performanslı bir aktif optik bileşen olan 840nm Fiber Bağlantılı SLD Geniş Bant Işık Kaynağını üretmektedir.

Lazer diyotlardan çok daha geniş bir spektrumu korurken LED'lerden daha yüksek çıkış gücü sağlar, bu da onu düşük tutarlılık ve yüksek parlaklık gerektiren uygulamalar için uygun hale getirir.

5mW minimum çıkış gücü, 10nm tipik 3dB bant genişliği ve mükemmel güç kararlılığı (≤±0,02dB kısa vadeli, ≤±0,05dB uzun vadeli) özelliklerine sahip bu 840nm SLD kaynağı, hassas fiber optik algılama ve görüntüleme sistemleri için optimize edilmiştir. Cihaz, sistem entegrasyonu için kompakt modül formunda (70×90×18mm) ve laboratuvar ve test ortamları için tezgah üstü formda (195×220×120mm) mevcuttur.

Standart olarak 780 HP fiber pigtailler ve FC/APC konektörleriyle, izleme ve kontrol için isteğe bağlı RS485 iletişim arayüzüyle donatılan bu SLD ışık kaynağı, çok çeşitli uygulamalar için çok yönlülük ve güvenilirlik sunar.

Temel Özellikler-840nm Fiber Bağlantılı SLD Geniş Bant Işık Kaynağı

● Yüksek çıkış gücü: minimum 5 mW

● Geniş spektral bant genişliği: 10nm tipik (-3dB)

● Temiz spektrum için düşük spektral dalgalanma

● Gauss spektrum profili

● Mükemmel güç kararlılığı: ≤±0,02dB/15 dak kısa süreli

● Uzun süreli kararlılık: ≤±0,05dB/8 saat

● 780 HP fiber ile fiber bağlantılı çıkış

● FC/APC konnektör standardı, diğer seçenekler mevcuttur

● İki form faktörü: Modül ve Masaüstü

● İzleme için RS485 iletişim arayüzü

● Karşılaştırıldığında düşük maliyetli çözüm

● Geniş çalışma sıcaklığı aralığı: -5°C ila +55°C

● Kompakt ve sağlam paket tasarımı

● Dokunmatik ekran kontrollü isteğe bağlı tezgah üstü versiyonu

Tipik Uygulamalar-840nm Fiber Bağlantılı SLD Geniş Bant Işık Kaynağı

● Fiber optik jiroskoplar (FOG)

● Optik koherens tomografi (OCT) sistemleri

● Tıbbi görüntüleme ve biyomedikal optik

● Fiber optik algılama sistemleri

● Beyaz ışık interferometrisi

● Optik bileşen testi ve karakterizasyonu

● Araştırma ve geliştirme laboratuvarları

● Optik tutarlılık alanı reflektometrisi (OCDR)

Teknik Özellikler-840nm Fiber Bağlantılı SLD Geniş Bant Işık Kaynağı

Optik Özellikler (T=25°C)

Mekanik ve Çevresel Özellikler

Ürün Detayları-840nm Fiber Bağlantılı SLD Geniş Bant Işık Kaynağı

SLD nedir?

Süper Parlak Diyot (SLD), lazer diyot benzeri bir dalga kılavuzu yapısında yüksek optik kazanca sahip, güçlendirilmiş spontan emisyona (ASE) dayanan, lazer salınımını önlemek için bastırılmış optik geri besleme koşulları altında çalışan yarı iletken geniş bantlı bir optik kaynaktır.

Rezonans boşluğuna dayanan lazer diyotlardan farklı olarak SLD'ler, boşluk geri bildirimini bastırmak için düşük yansıtmalı (AR kaplı) yüzeyler ve açılı veya eğimli dalga kılavuzu yapıları kullanır ve lazer eyleminden kaçınırken yüksek optik kazanç sağlar.

SLD'lerin temel özellikleri:

• Düşük zamansal tutarlılığı korurken LED'lere göre önemli ölçüde daha yüksek çıkış gücü ve parlaklık

• Pürüzsüz ASE spektral zarfına sahip geniş bant emisyonu

• Çok düşük zamansal tutarlılık (kısa tutarlılık uzunluğu), OCT gibi interferometrik uygulamalar için idealdir

• Verimli tek modlu fiber bağlantısını mümkün kılan tipik olarak tek enine modlu dalga kılavuzu yapısı

• Tasarıma bağlı olarak genellikle yarı-Gauss veya özelleştirilmiş düz üst profiller olarak tasarlanmış spektral şekil

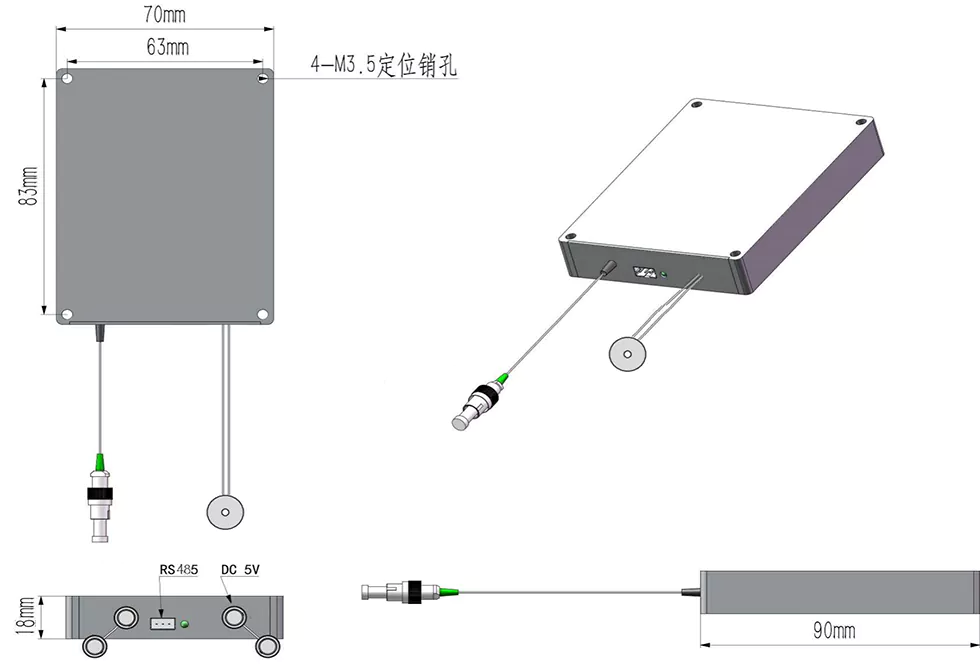

Paket Ölçüleri

840nm SLD geniş bant ışık kaynağı iki paket konfigürasyonunda mevcuttur:

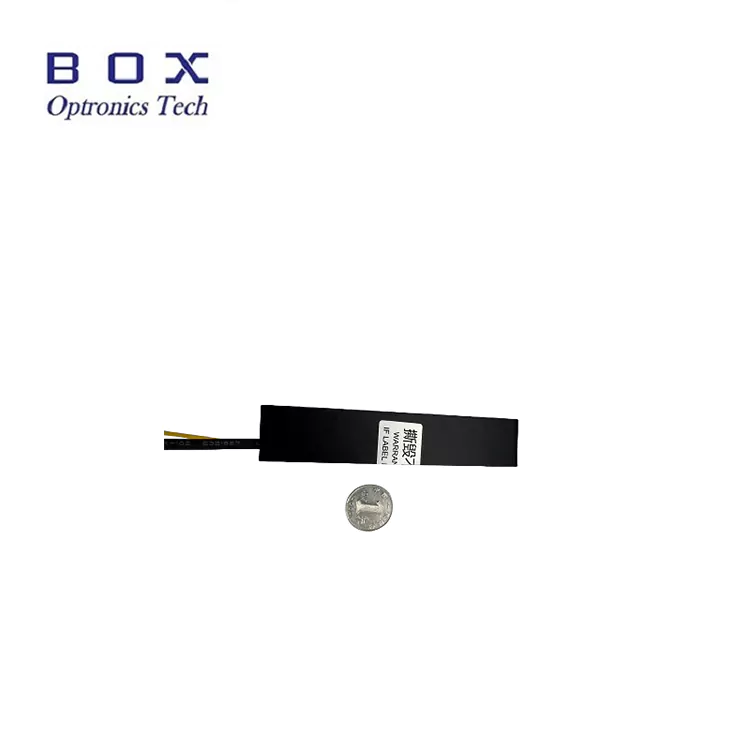

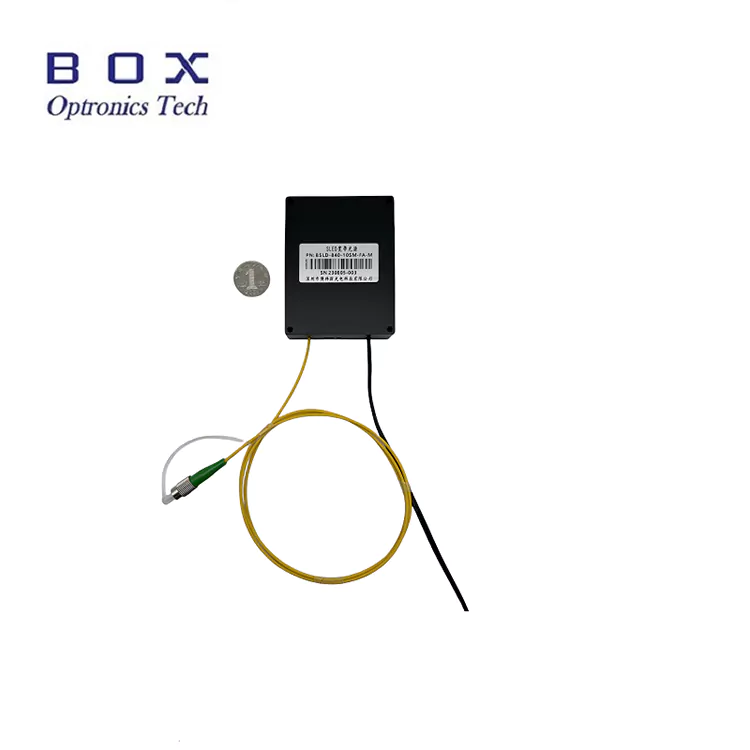

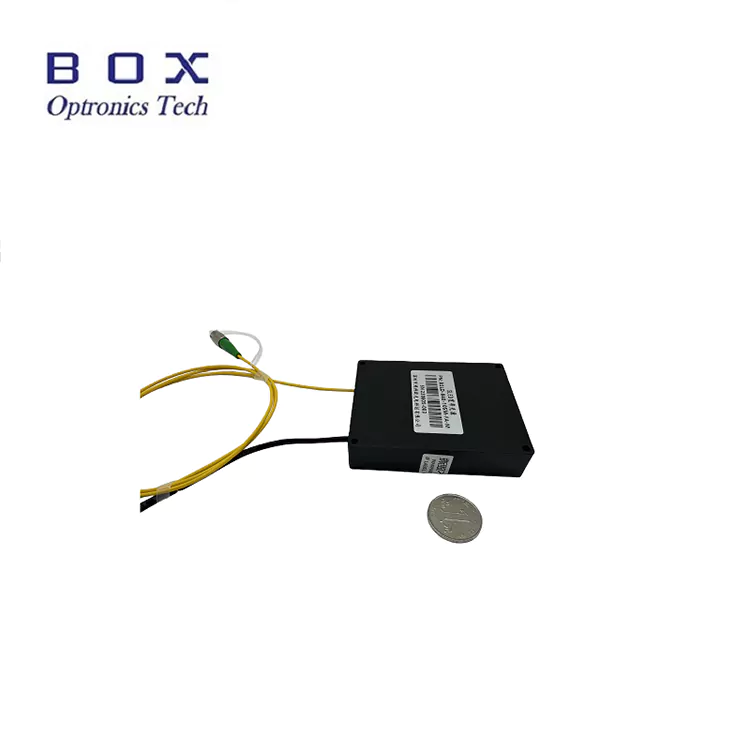

Modül Versiyonu (70×90×18mm):

• Sistem entegrasyonu için kompakt, düşük profilli tasarım

• Güvenli kurulum için 4-M3,5 montaj delikleri

• DC güç girişi (5V veya 12V)

• RS485 iletişim bağlantı noktası (DB9 dişi)

• FC/APC konnektörlü fiber pigtail çıkışı

• Cihazlara ve sistemlere yerleştirmek için idealdir

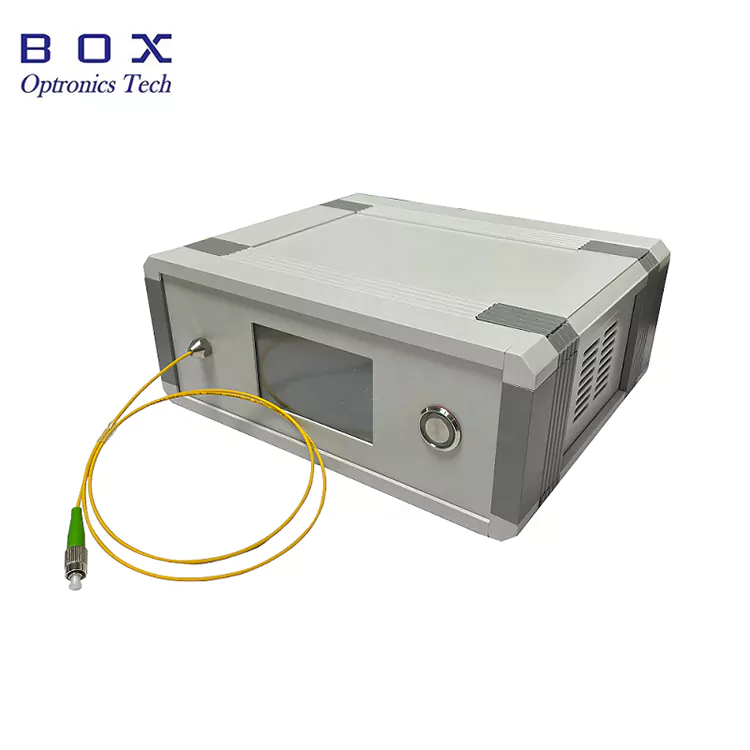

Masaüstü Versiyonu (195×220×120mm):

• Laboratuvar kullanımı için masaüstü form faktörü

• Durum izleme için yerleşik dokunmatik ekran

• AC güç girişi (110-240V evrensel)

• RS485 iletişim bağlantı noktası (DB9 dişi)

• Ön panelde fiber çıkışı

• Kullanımı kolay, tak ve çalıştır işlemi

• Ar-Ge laboratuvarları ve test ortamları için idealdir

Kontrol ve İzleme

Hem modül hem de tezgah üstü versiyonlar, izleme ve kontrol için RS485 iletişim arayüzünü destekler. Tezgah üstü versiyonu ayrıca yerel operasyon için yerleşik bir dokunmatik ekrana sahiptir.

Mevcut izleme ve kontrol parametreleri:

• Çıkış gücü izleme

• Mevcut izlemeyi destekleyin

• Sıcaklık izleme

• Güç ayarı (isteğe bağlı)

• PC kontrolü için ana bilgisayar yazılımı (isteğe bağlı)

Neden Box Optronics'i Seçmelisiniz?

• Sevkiyattan önce %100 test ile sıkı kalite kontrolü

• İstikrarlı toplu teslimat özelliği ile rekabetçi fiyatlandırma

• Dalga boyu, güç, bant genişliği, fiber ve konektörler için esnek özelleştirme seçenekleri

• 7×24 saat teknik destek ve hızlı yanıt

• DHL, UPS ve FedEx ekspres teslimatıyla dünya çapında gönderim

• Hem modül hem de tezgah üstü versiyonları mevcuttur

• Sistem entegrasyonu için isteğe bağlı ana bilgisayar yazılımı

• Üretim miktarları için güvenilir uzun vadeli tedarik

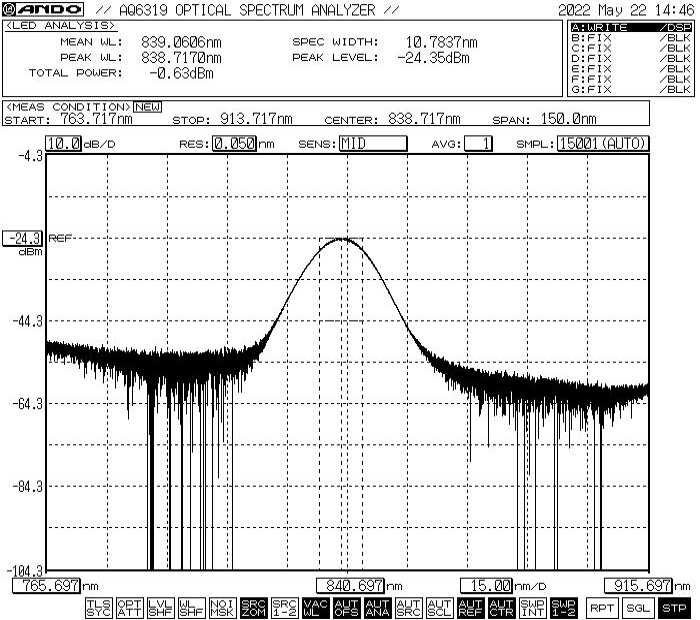

Spektral Performans-840nm Fiber Bağlantılı SLD Geniş Bant Işık Kaynağı

Tipik spektrum, yaklaşık 10 nm -3dB bant genişliği ile 840 nm civarında bir merkez dalga boyunu gösterir.

*Not: Gösterilen spektrum tipik performanstır. Gerçek spektrum üniteden üniteye biraz değişebilir. Belirli spektrum verileri veya özel spektrum gereksinimleri için bizimle iletişime geçin.

Sipariş Bilgileri-840nm Fiber Bağlantılı SLD Geniş Bant Işık Kaynağı

Model Adlandırması

BSLD - XXX - XX - XX - X - (X)

Örnek: BSLD - 840 - 51 - SM - M

840 nm SLD Geniş Bant Işık Kaynağı, 5 mW çıkış, 10 nm bant genişliği, 780 HP fiber, Modül sürümü, 5VDC güç kaynağı

Mevcut Özelleştirme Seçenekleri

• Merkez dalga boyu: 840 nm standart, diğer dalga boyları istek üzerine mevcuttur

• Çıkış gücü: 5 mW standart, daha yüksek güç seçenekleri mevcuttur

• Spektral bant genişliği: 10 nm standart, diğer bant genişliği seçenekleri mevcuttur

• Elyaf türü: 780 HP standart, diğer özel elyaflar mevcuttur

• Elyaf uzunluğu: 0,5 m, 1 m, 1,5 m, 2 m (özel uzunluklar mevcuttur)

• Helezon tipi: 900μm gevşek boru, 3,0 mm gevşek boru

• Bağlayıcı türü: FC/APC standardı, FC/UPC, SC/APC, LC/APC veya özel

• Paket türü: Modül veya Masaüstü

• Güç kaynağı voltajı: 5VDC, 12VDC (modül), 110-240VAC (masaüstü)

• Optik izolatör: Yerleşik izolatör seçeneği mevcuttur

• İletişim arayüzü: RS485 standardı, diğer arayüzler mevcuttur

• Ana bilgisayar yazılımı: İzleme ve kontrol için kullanılabilir

Özel gereksinimler için lütfen spesifikasyonlarınızla birlikte satış ekibimizle iletişime geçin.

Veri Sayfası ve Test Raporu

Her 840nm SLD geniş bant ışık kaynağı, ölçülen performans parametrelerini belgeleyen kapsamlı bir test raporuyla birlikte gönderilir. Veri sayfası PDF dosyası ayrıntılı özellikleri, performans eğrilerini ve boyutlu çizimleri içerir.

• Her üniteye ayrı test raporu dahildir

• Her ünite için izlenebilir seri numarası

Veri Sayfası

Teklif ve Ödeme Koşulları

Teklif Şartları

• EXW (Ex Works): DHL/UPS/FedEx hesabınız varsa önerilir. Hesabınızı kullanarak gönderim yapıyoruz; tarafımızdan kargo ücreti alınmamaktadır.

• DAP (Yerinde Teslim): Kurye hesabınız yoksa ön ödemeli kargoyla gönderim ayarlayabiliriz.

• Diğer şartlar: Görüşmek için lütfen bizimle iletişime geçin.

Ödeme Koşulları

• PayPal: Numuneler ve küçük siparişler için hızlı ve güvenli ödeme

• T/T (Banka Havalesi): Normal üretim siparişleri için standart ödeme yöntemi

• Alibaba Ticaret Güvencesi: Çevrimiçi işlemler için alıcı garantisiyle güvenli sipariş koruması

• Kredi Kartı: PayPal, Alibaba aracılığıyla kabul edilir

• Esnek Ödeme Koşulları: Pazarlık edilebilir

Kurşun zamanı

• Standart üretim: ~10-15 iş günü

• Özel yapılandırmalar: 15-20 iş günü

• Toplu siparişler: Üretim planı için lütfen iletişime geçin

• Uluslararası gönderim: ~3-5 iş günü (DHL/UPS/FedEx express)

• Hızlandırılmış hizmet: Talep üzerine sunulur

Çalıştırma Notları ve Kullanım

Elyaf İşleme

• Fibere zarar verebilecek keskin kıvrımlardan veya bükülmelerden kaçının

• Fiber örgülerini çekmeyin veya bükmeyin

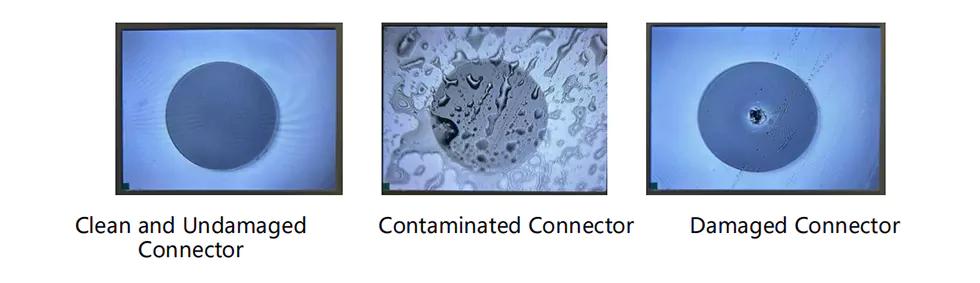

• Fiber konektörlerini bağlantıdan önce uygun temizleme araçlarını kullanarak temizleyin

• Konektör kullanılmadığında daima toz kapakları kullanın

• Kullanmadan önce fiberin uç yüzeyinde hasar olup olmadığını inceleyin

Güç ve Çalıştırmayla İlgili Hususlar

• Bağlamadan önce güç kaynağı voltajının uygun olduğundan emin olun

• Maksimum sürücü akımını veya güç değerlerini aşmayın

• Sürekli çalışma için uygun ısı emiciyi kullanın

• Fiberi bağlamadan/bağlantısını kesmeden önce gücü kapatın

• Açıkken doğrudan fiber çıkışına bakmayın
