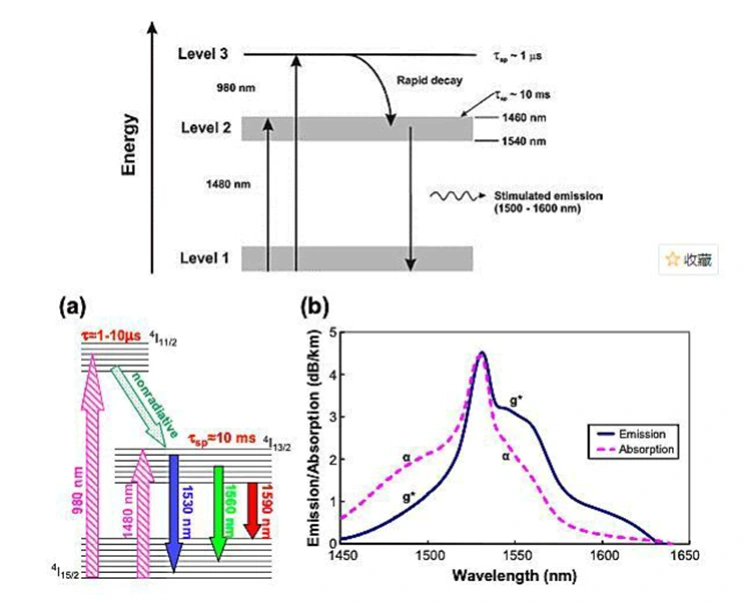

● Enerji, 980 nm veya 1480 nm pompa kaynakları kullanılarak erbiyum katkılı fibere enjekte edilir ve temel durumdaki erbiyum iyonlarını (Er³⁺) daha yüksek enerji seviyelerine heyecanlandırır; bu iyonlar daha sonra hızla yarı kararlı bir duruma gevşer ve böylece popülasyonun tersine dönmesi sağlanır.
● 1550 nm'lik bir sinyal ışığı erbiyum katkılı fiberden geçtiğinde, uyarılmış bir emisyon sürecini tetikler; bu, yarı kararlı erbiyum iyonlarının (Er³⁺) temel duruma geri dönmesine neden olur, sinyal ışığıyla aynı olan tutarlı fotonları serbest bırakır, böylece sinyal gücünün üstel amplifikasyonunu sağlar (küçük sinyal rejiminde).
● Çok modlu pompa birleştirme teknolojisiyle birleştirilmiş erbiyum-itterbiyum ortak katkılı fiberler kullanılarak, doymuş çıkış gücü önemli ölçüde artırılabilir (birkaç watt'lık güç seviyelerine ulaşarak), böylece ultra uzun mesafeli denizaltı kablolarının, yüksek güçlü CATV sistemlerinin ve yüksek yoğunluklu iletim senaryolarının gereksinimleri karşılanabilir.
|
Bileşen |
Tanım |
|
Optik İzolatör |
Optik sinyalleri tek yönde iletir, yansıyan ışığın kendi kendine salınmaya neden olmasını önler ve pompa kaynağını ve sinyal bağlantısı stabilitesini korur. |
|
WDM Bağlayıcı |

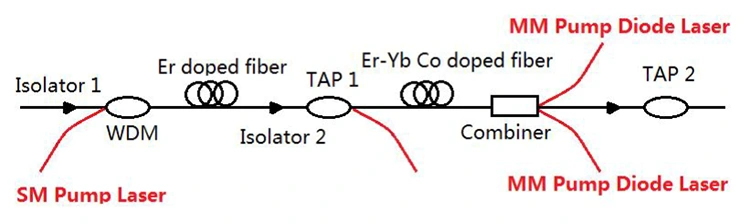

Eş zamanlı enerji ve sinyal iletimi için tek modlu (SM) 980/1480 nm pompa ışığını ve 1550 nm sinyal ışığını erbiyum katkılı fibere verimli bir şekilde birleştirir. |
|
Er katkılı Elyaf |
Temel kazancı ve gürültü performansını belirleyen, erbiyum iyonlarının enerji seviyesi geçişi yoluyla optik sinyalleri güçlendiren çekirdek kazanç ortamı. |
|
TAP Ayırıcı |
Ana bağlantıyı etkilemeden güç izleme için optik sinyalin bir kısmını gerçek zamanlı olarak kullanır ve sistem durumunun görselleştirilmesine olanak tanır. |
|
Er-Yb Eş Katkılı Elyaf |
Yüksek güçlü ve uzun mesafeli amplifikasyon uygulamaları için uygun olan pompa emme verimliliğini ve doymuş çıkış gücünü artırır. |
|
Birleştirici |
Yüksek güçlü pompa enjeksiyonunu gerçekleştirmek ve aşama sonrası kazancı artırmak için çok modlu (MM) pompa ışığını önceden güçlendirilmiş sinyal ışığıyla birleştirir; yüksek güçlü EYDFA tasarımlarında yaygın olarak kullanılır. |
|
PompaLazerKaynağı |
980 nm / 1480 nm'de uyarma enerjisi sağlar: • 980 nm pompa: düşük gürültü, yüksek verimlilik, orta ve kısa mesafeli uygulamalara uygun • 1480 nm pompa: daha yüksek doyma gücü, ultra uzun mesafe ve denizaltı kablo uygulamaları için uygundur • Çok modlu pompa: yüksek güçlü amplifikasyon gereksinimlerine uygundur |
980nm TEC Soğutmalı Pompa Lazer Diyotu
Dahili Sürücü Devrelerine Sahip 980nm Pompa Diyot Lazer Modülü
C-bant Erbiyum katkılı Fiber Güçlendirici Amplifikatör
1457nm Raman Pompa Lazer Kaynağı
S1: Sırasıyla 980 nm pompalamanın ve 1480 nm pompalamanın avantajları nelerdir?
A1: 980 nm pompalamanın avantajları: yüksek pompa dönüştürme verimliliği ve daha düşük gürültü rakamı. Metropol alan ağlarında, erişim ağlarında ve bazı veri merkezi ara bağlantı senaryolarında yaygın olarak kullanılan, düşük ila orta güçlü EDFA'lar için ana seçimdir.
1480 nm pompalamanın avantajları: daha yüksek pompa kuantum verimliliği ve doymuş çıkış gücünü önemli ölçüde artıran daha yüksek tek cihaz çıkış gücü. Özellikle ultra uzun mesafeli omurga ağları, denizaltı optik kabloları ve yüksek kapasiteli uzun mesafe iletim senaryoları için uygun olan, yüksek güçlü EDFA'lara yönelik temel pompalama çözümüdür.
S2: Tek modlu ve çok modlu EDFA arasındaki fark nedir?
Cevap2: Sektördeki tüm ana akım EDFA'lar tek modlu EDFA'lardır; ticari olarak geçerli çok modlu EDFA ürünü yoktur. Tek modlu EDFA'lar, tek modlu fiberin düşük kayıp özelliklerine uygun olarak, tek modlu fiber sistemleri için özel olarak tasarlanmıştır. Esas olarak uzun mesafeli optik iletim için kullanılırlar ve telekomünikasyon ve uzun mesafeli veri merkezi iletiminde temel bileşenler olarak hizmet ederler. Çok modlu fiber, yüksek iletim kaybı ve çok yollu dağılım ile yalnızca yaklaşık 100 metrelik kısa mesafeli iletim için uygundur. Kısa mesafeli senaryolarda kazanç telafisi için EDFA'lar yerine küçük yarı iletken optik amplifikatörler (SOA'lar) tercih edilir.
S3: Dalga boyu aralığı EDFA performansını etkiler mi?
Cevap3: Evet, dalga boyu EDFA performansını etkiler. EDFA'lar esas olarak yaklaşık 1550 nm'de merkezlenen C bandı ve L bandında çalışır. Tasarlanan aralık dahilinde düz kazanç ve düşük gürültü sağlarlar; aralığın ötesinde kazanç azalır ve gürültü artar. EDFA performansını sağlamak için lütfen amplifikatörün dalga boyu aralığının sistem gereksinimlerine uygun olduğundan emin olun.
-
