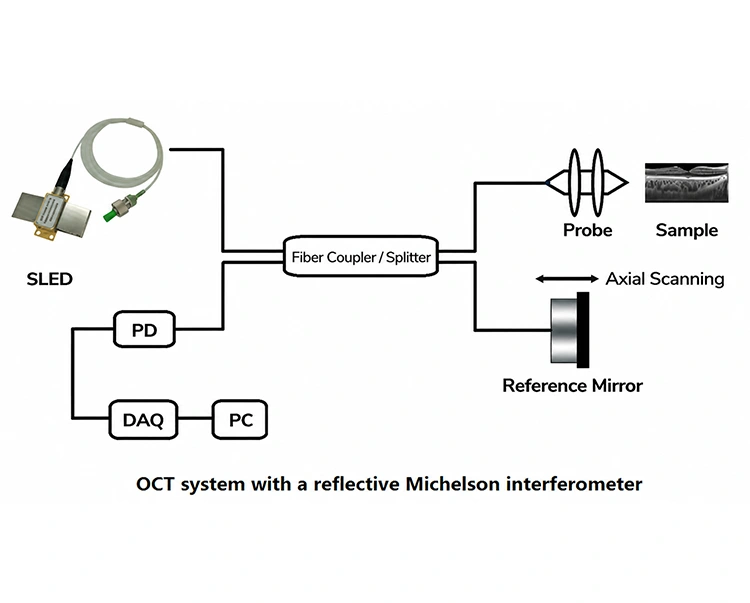

(1) Geniş bantlı, düşük tutarlılıklı bir kaynak (SLED gibi) tarafından yayılan ışık, bir ışın ayırıcı (veya fiber bağlayıcı) tarafından sırasıyla referans koluna ve örnek kola giren iki ışına bölünür.
(2) Referans kolundaki ışık bir ayna tarafından geri yansıtılır.
(3) Numune kolundaki ışık, incelenen dokuyu veya malzemeyi aydınlattıktan sonra, çeşitli derinliklerden geri saçılan ışık geri döner.
(4) İki ışın, ışın ayırıcıda yeniden birleşir; bir girişim sinyali yalnızca iki kol arasındaki optik yol farkı ışık kaynağının tutarlılık uzunluğu dahilinde kaldığında üretilir. Bu kısa tutarlılık uzunluğu sistemin yüksek eksenel çözünürlüğünü sağlar.
(5) Referans aynasının konumunu tarayarak veya girişim sinyallerini elde etmek için frekans taramayı kullanarak sistem, numunenin iki boyutlu veya üç boyutlu tomografik görüntülerini katman katman yeniden oluşturabilir.
|
Bileşen |
Fonksiyon Açıklaması |
|
KIZAK Işık Kaynağı |
OCT sisteminin yüksek eksenel çözünürlük elde etmesi için çekirdek ışık kaynağı olarak hizmet veren geniş bantlı düşük tutarlılıklı ışık sağlar; tipik olarak 800-1550 nm yakın kızılötesi bandında çalışır. |
|
Fiber Bağlayıcı / Ayırıcı |
Işık kaynağını bir numune koluna ve bir referans koluna böler ve her iki koldan gelen yankı sinyallerini dedektörde birleştirir. |
|
Prob |
Işık ışınını numunenin yüzeyine veya içine odaklar ve farklı derinliklerden geri yansıyan/geri saçılan optik sinyalleri toplar. |
|
Referans Aynası |
Kararlı bir referans optik yol sağlar. Hassas eksenel tarama yoluyla referans kolunun optik yol uzunluğunu değiştirir, farklı örnek derinliklerinden yansıyan ışıkla girişim sinyali eşleştirmesi gerçekleştirir ve derinlik çözümlemeli taramayı tamamlar. |
|
PD |
Örnekleme kolundan ve referans kolundan gelen parazit optik sinyallerini algılar. |
|
Veri Toplama Sistemi (DAQ) |
Bilgisayar tarafından gerçek zamanlı olarak işlenmesi ve saklanması için fotoelektrik sinyalleri dijital sinyallere dönüştürür. |
|
bilgisayar |
Elde edilen girişim sinyallerini Hızlı Fourier Dönüşümü (FFT) gibi algoritmalar aracılığıyla işler ve numunenin yüksek çözünürlüklü 2D veya 3D tomografik görüntülerini yeniden oluşturur. |
840nm 20mW SLED Geniş Bant Işık Kaynağı

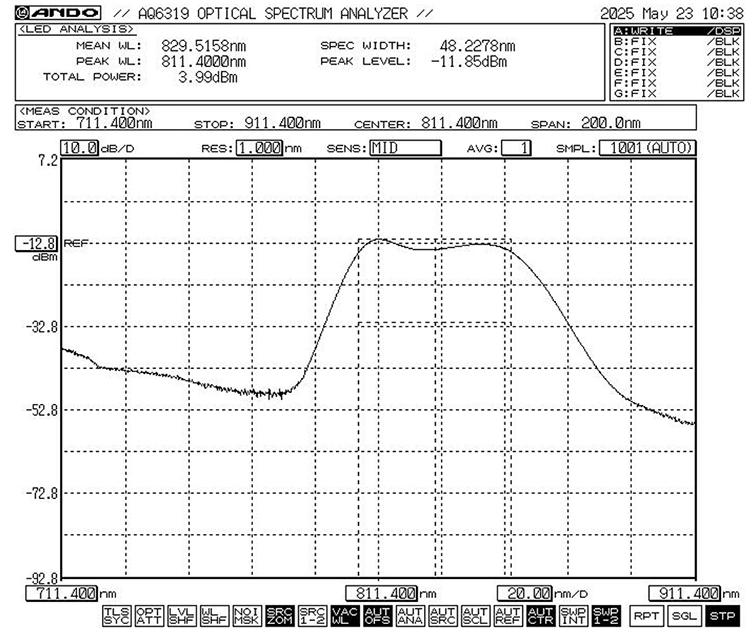

840nm 10mW 35nm Siyah Beyaz SLD Diyot

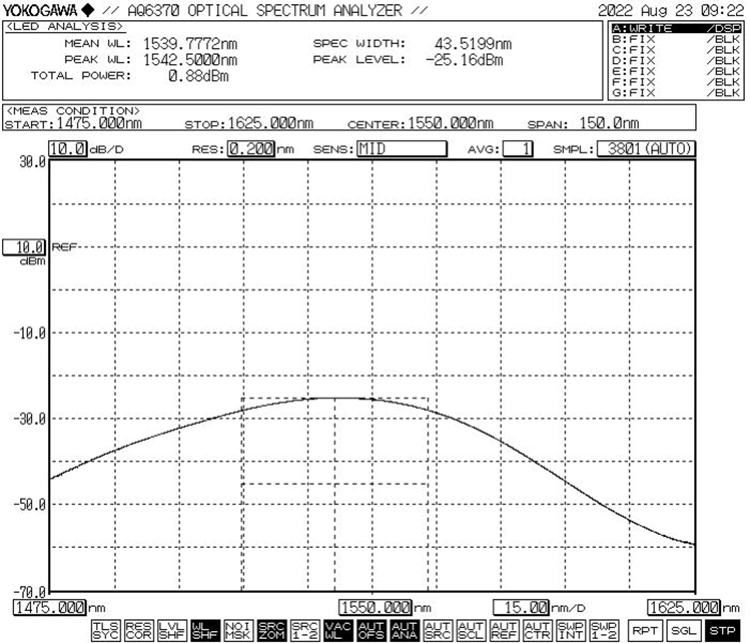

1060nm 1064nm SLD Işık Kaynağı
S1: OCT'de tipik olarak SLD geniş bant ışık kaynağının hangi dalga boyu (nm cinsinden) kullanılır?
A1: Biyomedikal Görüntüleme → 800–1060nm;
Endüstriyel Denetim/Fiber Optik Uygulamaları → 1300–1550nm.
S2: SLED geniş bant ışık kaynağı yalıtkan gerektirir mi?
Cevap2: Endüstriyel uygulamalar için yansıyan optik gücün büyüklüğünü bağımsız olarak değerlendirmek gerekir; garanti edilirse birden fazla izolatör gerekebilir.
S3: Sağladığınız SLD ışık kaynakları yerleşik bir sürücü devresiyle birlikte mi geliyor?
C3: Evet, lazer çipini, sürücü devresini ve (isteğe bağlı olarak) bir fiber bağlayıcıyı entegre eden modüler çözümler sunuyoruz. Bu, müşterinin harici bir sürücü bağlamasına gerek kalmadan doğrudan kullanıma veya daha fazla sistem entegrasyonuna olanak tanır.
-
