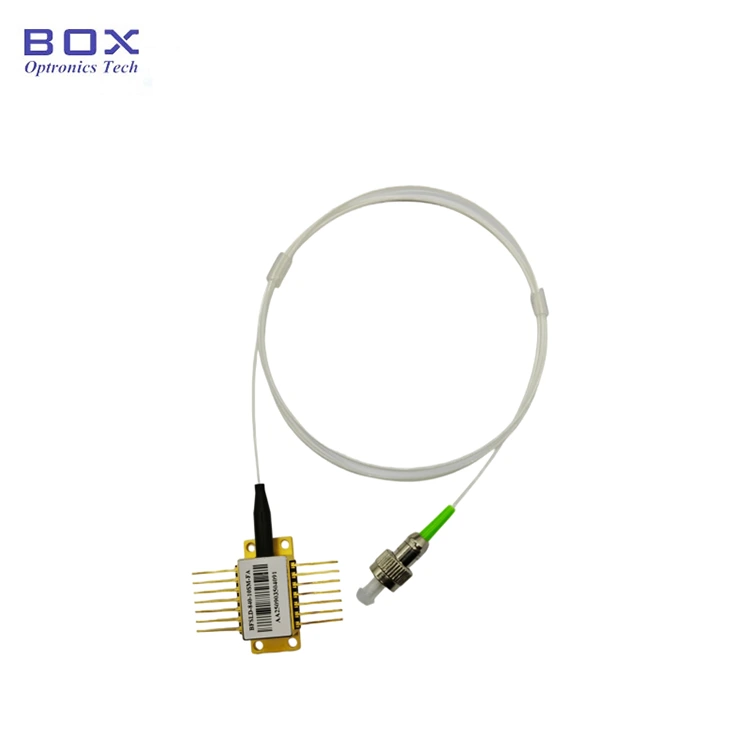

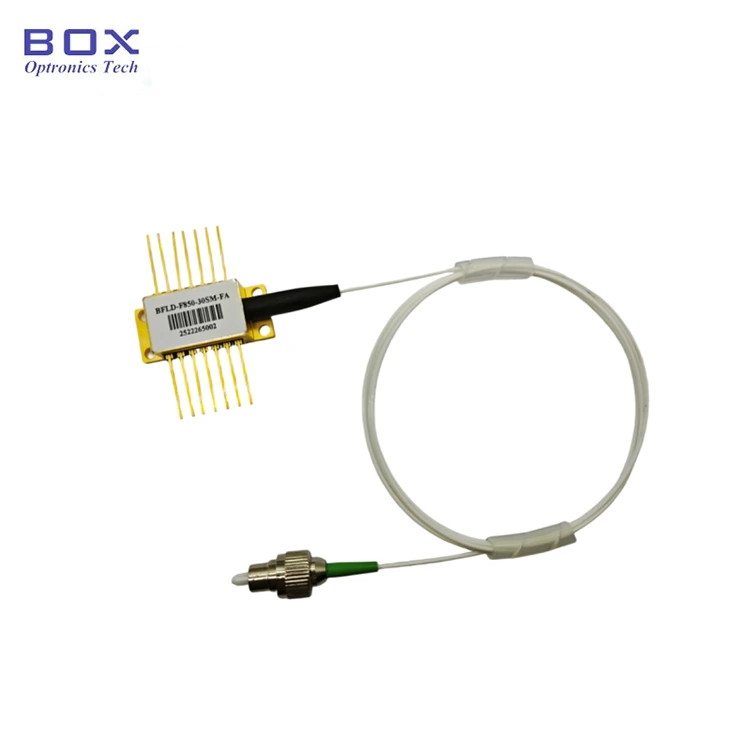

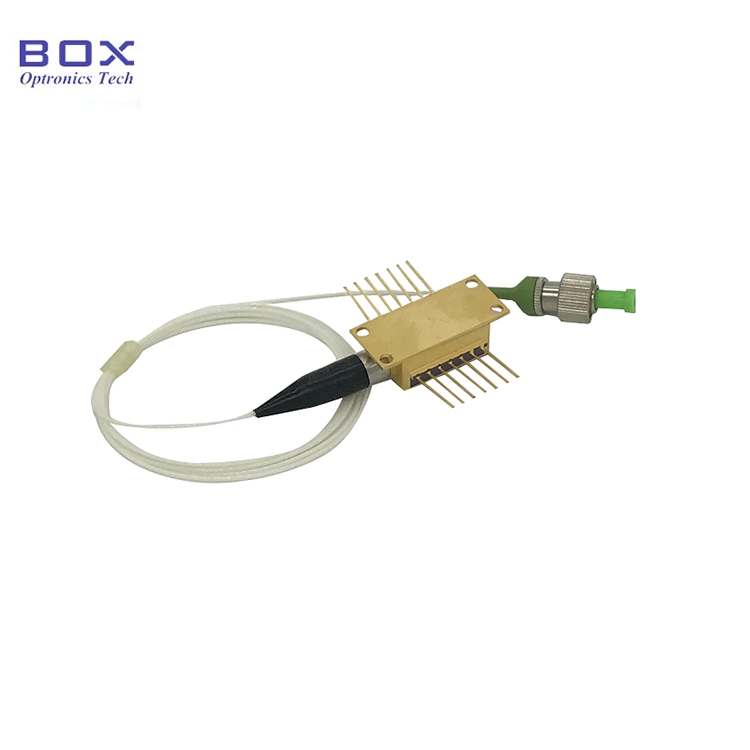

Bu, LAN-WDM 10 mW Fiber Bağlantılı Lazerdir ve Yerleşik bir TEC'i entegre eden endüstri standardı 14 pinli kelebek paketi, optik izolatör ve termistör. 10mW'a kadar çıkış gücü, +/-1nm'ye sahiptir dalga boyu toleransı ve düşük eşik akımı. C/DWDM sistemleri için idealdir, fiber optik sensörler ve lazer kaynağı uygulamaları.
|
Parametre |
Sembol |
Durum |
Min. |
Tip. |
Maks. |
Birim |
|
Merkez dalga boyu |
λc |
TL=15~35°CW |
λc-1 |
λc |
λc+1 |
nm |
|
Optik çıkış gücü |
PO |
TL=15~35°CW |
10 |
- |
- |
mW |
|
Eşik akımı |
ITH |
CW |
- |
9 |
13 |
mA |
|
LD İleri akım |
EĞER |
PF =Nominal Güç |
- |
80 |
100 |
mA |
|
LD İleri gerilim |
VF |
PF=Nominal Güç |
- |
- |
1.5 |
V |
|
Yan mod bastırma oran |
SMSR |
CW |
35 |
40 |
- |
dB |
|
Optik izolasyon |
- |
-10 < TC < +70°C |
30 |
35 |
- |
dB |
|
Duyarlılığı izleyin |
IM/PF |
- |
- |
1 |
20 |
μA/mW |
|
Duyarlılığı izleyin istikrar |
- |
- |
- |
- |
20 |
% |
|
Karanlık akımı izleyin |
İD |
VPD=5V |
- |
- |
50 |
yok |
|
TEC Akımı |
ITEC |
TL = 25°C, TC = 70°C |
- |
0.6 |
2.0 |
A |
|
TEC Gerilimi |
VTEC |
TL = 25°C, TC = 70°C |
- |
1.3 |
3.5 |
V |
|
TEC Güç tüketimi |
P |
TC = 75°C |
- |
- |
5 |
W |
|
Termistör direnci |
RTH |
TC = 25°C |
9.5 |
10 |
10.5 |
Kohm |
|
Termistör B sabiti |
BTH |
TC = 25°C |
- |
3900 |
- |
K |
|
Dalga. sıcaklık katsayı |
Δλ/ΔT |
0°C |
- |
- |
0.09 |
nm/° |
|
Dalga. akım katsayısı |
Δλ/ΔΙ |
20°C |
0.07 |
- |
0.12 |
nm/mA |
● Çoklu kuantum kuyu (MQW) dağıtılmış geri beslemeli (DFB) lazer
● SM lifi veya PM fiber örgüsü;
● 10mW çıkış gücü;
● 14 pinli TEC'li BTF paketi, optik izolatör, termistör ve PD'yi izleyin.
●
C/DWDM sistemleri;
● Lazer kaynakları
● CATV sistemleri;
● Fiber optik sensörler.
● Kanal numarası ve dalga boyu
|
Kanal No. |
λc(nm) |
Kanal No. |
λc(nm) |
Kanal No. |
λc(nm) |
|
LA01 |
1266.50 |
LA08 |
1296.50 |
LA15 |
1315.50 |
|
LA02 |
1271.50 |
LA09 |
1301.50 |
LA16 |
1320.50 |
|
LA03 |
1276.50 |
LA10 |
1304.58 |
LA17 |
1325.50 |
|
LA04 |
1281.50 |
LA11 |
1306.85 |
LA18 |
1330.50 |
|
LA05 |
1286.50 |
LA12 |
1309.14 |
LA19 |
1335.50 |
|
LA06 |
1286.66 |
LA13 |
1310.50 |
LA20 |
1340.50 |
|
LA07 |
1291.50 |
LA14 |
1311.43 |
LA21 |
1345.50 |

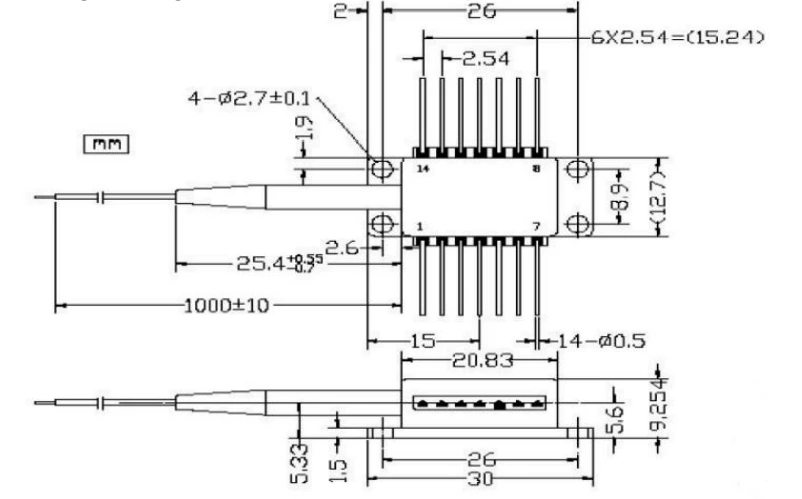

● Paket çizimi (Birim: mm):

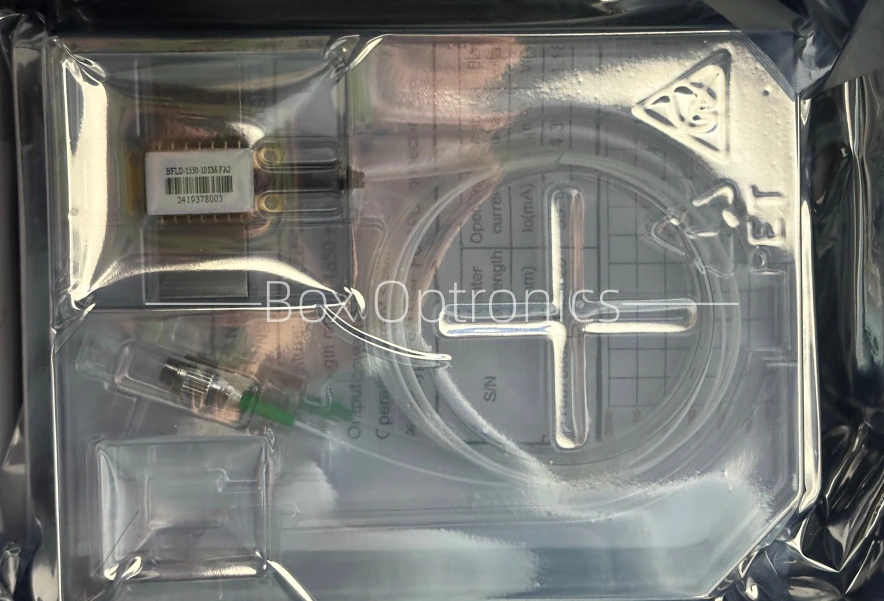

● Paketleme örneği
|
|
Aksesuarlar |
Miktar |
|
1 |
LAN-WDM 10mW Fiber Bağlantılı Lazer |
1 |
|
2 |
Ürün Test Raporu |
1 |
|
İsim |
Dalgaboyu |
Çıkış gücü |
Elyaf türü |
Bağlayıcı |
PIN ÇIKIŞI |
|
BFLD |
-LAXX |
-XX |
XX |
-XX |
X |
|
DFB lazer |
LA01:1266.50nm LA02:1271.50nm |
10:10 mW Özelleştirilmiş |
SM: Tek mod PM: Polarizasyonun sürdürülmesi |
FA: FC/APC SA: SC/APC Diğer |
BOŞ:Tür 1 2: Tip 2 |
örneğin: BFLD-LA13-10SM-FA
(Sipariş bilgileri: LAN-WDM 10mW Fiber Bağlantılı Lazer, 14 pinli kelebek paket, 1310,50 nm, 10 mW çıkış gücü, SM fiberli, FC/APC konnektörlü, tip1 pin çıkışı).
Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com
● Fiyat teklifi şartları
(1) EXW:
DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.
(2) DAP:
Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.
(3)Diğer
● Ödeme koşulları
PayPal ve T/T mevcuttur.
Üretim yaklaşık 10 iş günü sürer. (Eğer bazı varsa stokta, daha hızlı sevk edilecektir.)
Uluslararası lojistik 3-5 iş günü sürebilir.
● Bu cihaz elektrostatik duyarlıdır; bu nedenle sıkı bağlılık Paketleme sırasında antistatik koruma önlemlerinin alınması gerekir, ulaşım ve kullanım. Ayrıca önlemek için önlemler alınmalıdır. güç kaynağında dalgalanmalar meydana gelebilir; aksi takdirde kalıcı hasar meydana gelebilir (örn. ekipmanın uygun şekilde topraklanmasının sağlanması ve antistatik bir koruyucu takılması) bilek kayışı).
● önlemek için ürünün çalışma devresinin kararlılığını doğrulayın. Darbe akımlarının neden olduğu hasar.
● Optik fiberler kırılgandır; Cihazı çekmek için fiberi kullanmayın. Bir cihazı yuvasına takarken veya çıkarırken, üzerine baskı uygulamayın. veya cihaz muhafazasının arkasında bulunan manşonu çekin. Cihazlar için konektörlerle donatılmışsa, hem cihazın hem de fiber konektörün Kurulum veya sökme sırasında aynı anda kaldırılır.
● Cihazı kullanırken çalışma voltajına ve voltajına kesinlikle uyun. veri sayfasında belirtilen mevcut aralıklar. Anahtar parametreler—Ith dahil (Eşik Akımı), Iop max (Maksimum Çalışma Akımı), Vop max (Maksimum Çalışma Gerilimi) ve λc (Merkez Dalga Boyu) referans alınmalıdır özellikle sevkıyat sırasında verilen test raporunda.Not:Çalışma mutlak maksimum değerlerin ötesinde cihazda kalıcı hasara neden olabilir.
● Garanti Süresi:
İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.
● Ücretsiz Garanti Kapsamında İstisnalar:
Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:
(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.
(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.
(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.
(4) İzinsiz sökme, değiştirme veya onarım.
(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.
(6) Nakliye sırasında hasar veya kayıp.
