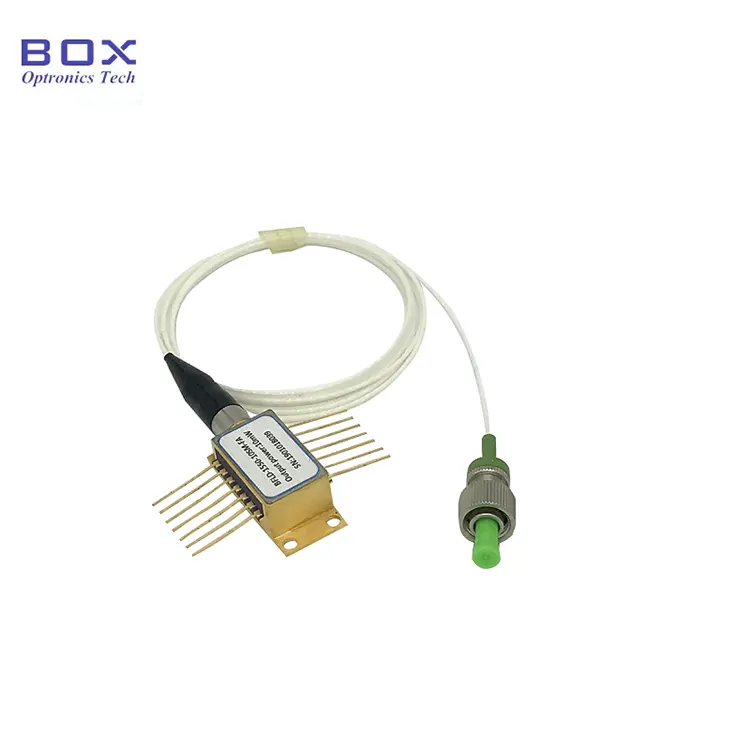

Bu, 1651nm DFB fiber bağlantılı bir lazer diyottur. çoklu kuantum kuyulu DFB çipi ve 14 pinli kelebek paketi. TEC'i entegre eder sıcaklık kontrolü ve termistör, tek modlu/polarizasyonun korunmasını destekler Tipik çıkış gücü 10mW ve merkez dalga boyu olan fiber çıkışı 1651nm. Fiber iletişim, fiber algılama, optik aletler için uygundur. ve özel ışık kaynağı sistemleri sayesinde kullanımı kolay ve son derece güvenilirdir. Lütfen sürücü akımını, voltajını ve lehimleme sıcaklığını sıkı bir şekilde kontrol edin. ESD koruması sağlayın ve mutlak maksimum değerlerin aşılmasını önleyin.
|
Parametre |
Sembol |
Durum |
Min. |
Tip. |
Maks. |
Birim |
|
Çalışma dalga boyu |
λC |
CW, 25°C |
1650 |
1651 |
1652 |
nm |
|
Optik çıkış gücü |
PF |
— |
10 |
— |
— |
mW |
|
Eşik akımı |
ITH |
25°C |
— |
8 |
15 |
mA |
|
Çalışma akımı |
GİB |
CW |
— |
— |
90 |
mA |
|
Çalışma gerilimi |
VOP |
25°C |
— |
1.1 |
2.0 |
V |
|
Yan mod bastırma oran |
SMSR |
— |
35 |
40 |
— |
dB |
|
Optik izolasyon |
ISO |
25°C |
35 |
— |
— |
dB |
|
Spektral genişlik (-3 dB) |
Δλ |
— |
— |
— |
10 |
MHz |
|
Polarizasyon sönmesi oran |
Acil servis |
PM lifi |
18 |
— |
— |
dB |
|
Dalga boyu sıcaklığı katsayı |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/° |
|
Akımı İzle |
İMON |
VRM=5V |
50 |
— |
1500 |
μA |
|
MPD Karanlık akım |
İD |
VRM=5V |
— |
— |
50 |
μA |
|
Termistör direnci |
RTH |
25°C |
9.5 |
10 |
10.5 |
kΩ |
|
Termistör B değeri |
β |
25°C/80°C |
— |
3950 |
— |
K |
● Destekler SMF-28e veya PMF-1550 fiber bağlantısı, FC/APC konektörü;
● 14 pinli Kelebek paketi;
● Yerleşik termistör ve TEC;
● Geniş çalışma sıcaklığı aralığı.
● Optik fiber iletişim;
● Optik alet;
● CH4 Metan gazı analizi;
● Fiber optik algılama.
● Paket çizimi&PIN-OUT Tanımı(Birim:mm)-1651nm DFB Fiber Bağlı Lazer Diyot

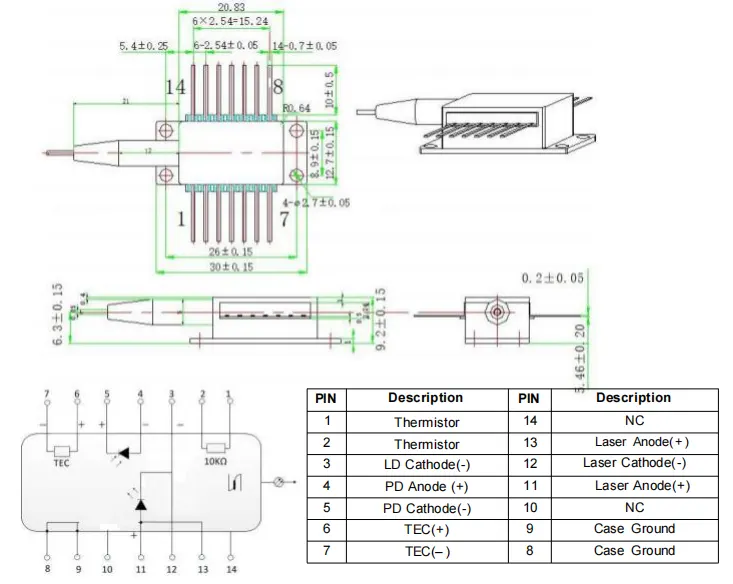

>>>Tip1 pin çıkışı

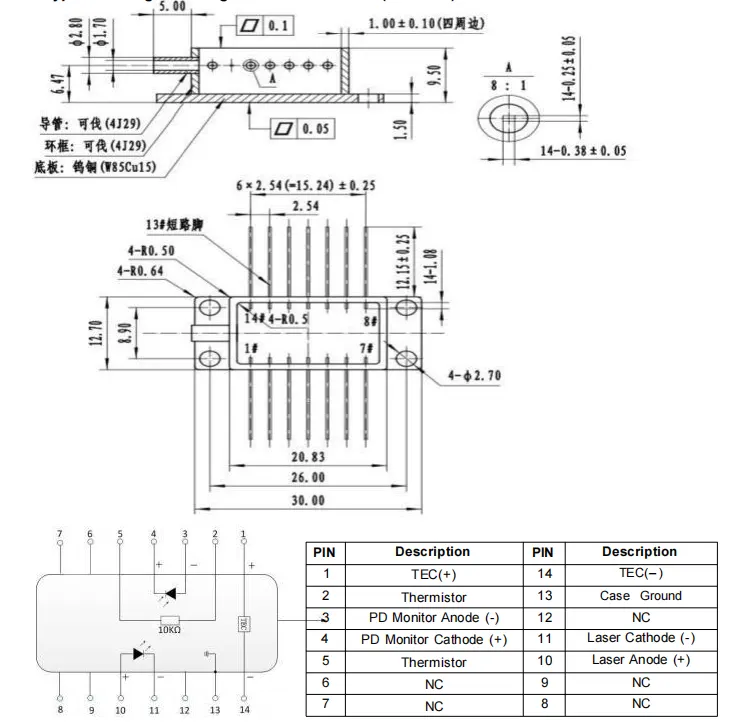

>>>Tip2 pin çıkışı

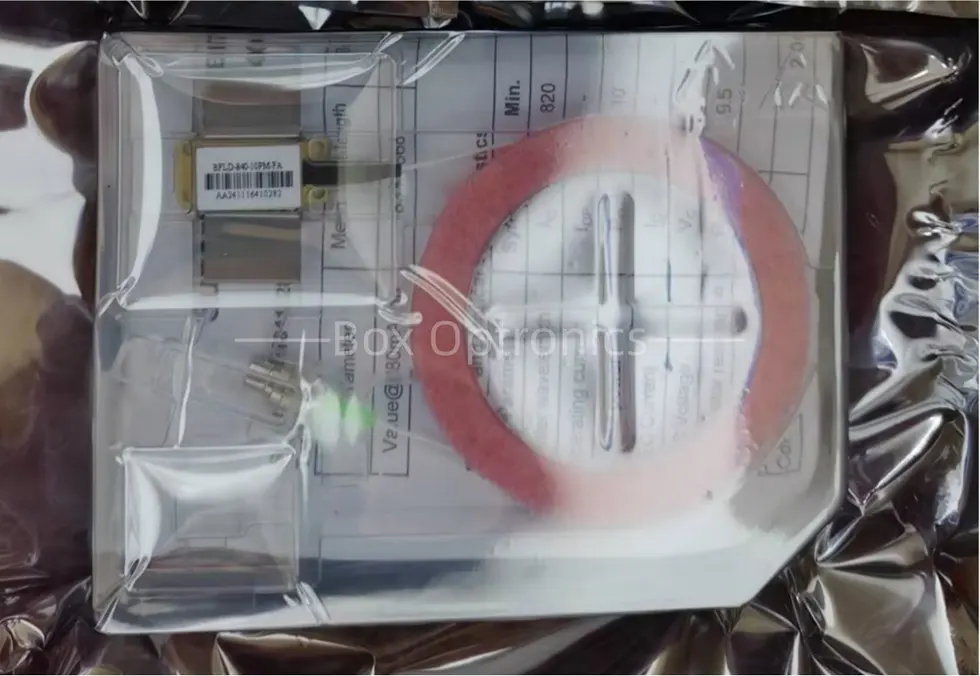

● Paketleme örneği
|
|
Aksesuarlar |
Miktar |
|
1 |
1651nm DFB Fiber Bağlantılı Lazer Diyot |
1 |
|
2 |
Ürün Test Raporu |
1 |
*Bağımsız cihaz; yerleşik sürücü yok (harici sürücü isteğe bağlı).
|
İsim |
Dalgaboyu |
Çıkış gücü |
Elyaf türü |
Bağlayıcı |
PIN ÇIKIŞI |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB lazer diyot |
1651:1651 nm 1653:1653.7nm 1392:1392 nm 760:760 nm 1683:1683 nm Diğer |
10:10 mW Diğer |
SM: Tek mod PM: Polarizasyonun sürdürülmesi
|
FA: FC/APC SA: SC/APC Diğer |
BOŞ:Tür 1 2: Tip 2 |
örneğin: BFLD-1651-10SM-FA2
(Sipariş bilgileri: 1651nm DFB Fiber Bağlantılı Lazer Diyot, 14 pinli kelebek paket, SM fiber, FC/APC konnektörü, tip2 pin çıkışı ile).
1. Teklif ve ödeme şartları-1651nm DFB Fiber Bağlantılı Lazer Diyot
● Fiyat teklifi şartları
(1) EXW:
DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.
(2) DAP:
Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.
● Ödeme koşulları
PayPal ve T/T mevcuttur.
Üretim yaklaşık 10 iş günü sürer. (Eğer bazı varsa stokta, daha hızlı sevk edilecektir.)
Uluslararası lojistik 3-5 iş günü sürebilir.
● Bu cihaz elektrostatik duyarlıdır; bu nedenle sıkı bağlılık Paketleme sırasında antistatik koruma önlemlerinin alınması gerekir, ulaşım ve kullanım. Ayrıca önlemek için önlemler alınmalıdır. güç kaynağında dalgalanmalar meydana gelebilir; aksi takdirde kalıcı hasar meydana gelebilir (örn. ekipmanın uygun şekilde topraklanmasının sağlanması ve antistatik bir koruyucu takılması) bilek kayışı).
● Optik fiberler kırılgandır; Cihazı çekmek için fiberi kullanmayın. Bir cihazı yuvasına takarken veya çıkarırken, üzerine baskı uygulamayın. veya cihaz muhafazasının arkasında bulunan manşonu çekin. Cihazlar için konektörlerle donatılmışsa, hem cihazın hem de fiber konektörün Kurulum veya sökme sırasında aynı anda kaldırılır.
● Pimlerin lehimlenmesi gerekiyorsa lehimleme sıcaklığı 260°C'yi aşmamalı ve lehimleme süresi 10 saniyeyi geçmemelidir. özel Aşağıdaki hususlara dikkat edilmelidir: Lehimleme işlemi sırasında, cihaz elektriksiz durumda olmalı ve havya uygun şekilde topraklanmalıdır.
● Tüm bileşenlere güç vermeden önce soğutucuyu etkinleştirin ve daha sonra çipin aşırı ısınmasını önlemek için artan güç verme adımlarına geçin ve aşırı yük.
● Garanti Süresi:
İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.
● Ücretsiz Garanti Kapsamında İstisnalar:
Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:
(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.
(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.
(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.
(4) İzinsiz sökme, değiştirme veya onarım.
(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.
(6) Nakliye sırasında hasar veya kayıp.
