1683nm 10mW Fiber Bağlantılı Lazer

İçindekiler

1. 1683 nm'nin tanıtımı 10mW Fiber Bağlantılı Lazer

2. Teknik Özellikler

3. Ürün Özellikleri

4. Tipik Uygulamalar

5. Ürün ayrıntıları

6. Sipariş Bilgileri

7. Veri sayfası ve test sayfası

8. Teklif ve ödeme koşulları

9. Teslim süresi

10. Operasyon Notları

11. Kalite Güvencesi ve Satış Sonrası Hizmet

Ürün Tanıtımı

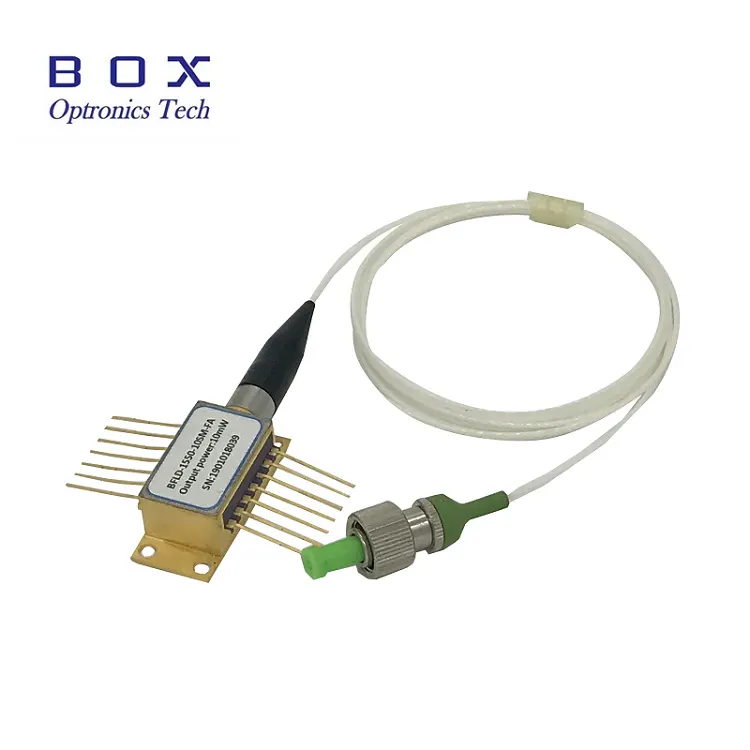

1683nm 10mW Fiber Bağlantılı Lazer, MQW DFB'yi benimser çip, merkezi dalga boyu 1683nm, dalga boyu toleransı +/-1nm, tipik çıktı güç 10 mW, 14 pinli BTF paketi, Telcordia GR-468 ve RoHS ile uyumludur. ile tek modlu fiber ve FC/APC konnektörü ile TDLAS ve C2H6 gazı için idealdir algılama sistemleri.

Ürün Özellikler

Ürün Özellikler

● Yüksek kararlı 10mW optik çıkış;

● Endüstri standardı, 14PIN kelebek paketi;

● Yerleşik TEC ve optik izolatör;

● Çoklu kuantum kuyu (MQW) dağıtılmış geri beslemeli (DFB) lazer

●

Ürün Uygulamalar

● Ayarlanabilir diyot lazer absorpsiyon spektroskopisi;

● C2H6 İzleme;

● Çevresel hava kalitesi izleme;

● Optik fiber algılama ve lazer algılama.

Ürün Ayrıntılar

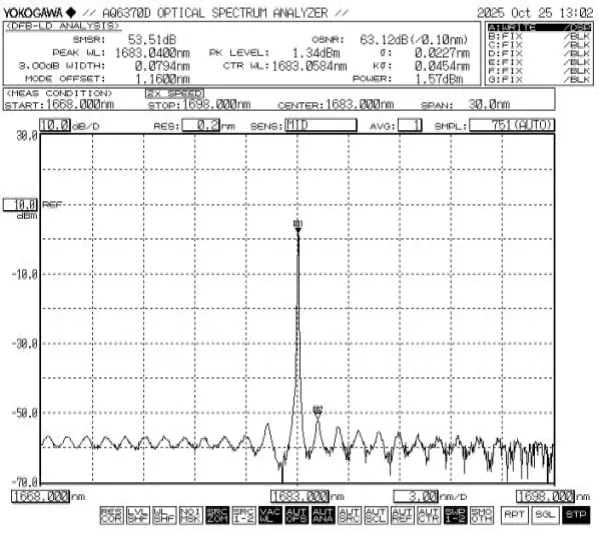

● Tipik spektrum: 1683nm, +/-1nm WL toleransı.

● SSS

(1) Fiber tipi ve konnektör özellikleri nedir?

--Standart konfigürasyon, FC/APC ile tek modlu fiber kullanır bağlayıcı.

(2) Paket tipi ve montaj yöntemi nedir?

--1683nm 10mW Fiber Bağlantılı Lazer, standart 14 pinli bir yuvaya yerleştirilmiştir kelebek paketi, ana akım lazer soketleri ve montajıyla uyumlu demirbaşlar. Vida sabitlemesi veya termal ped için montaj delikleri sağlanmıştır ek.

(3) Numune testi mevcut mu? Toplu alımlarda hangi hizmetler sunuluyor?

--Örnek testi ve küçük hacimli deneme üretimi desteklenmektedir. Toplu alımlar için toplu fiyatlandırma, fabrika test raporları, özelleştirilmiş teklifler sunuyoruz parametreler (fiber uzunluğu, kılıf tipi ve konnektör tipi gibi).

Sipariş verme bilgi

örneğin: BFLD-1683-10SM-FA

(Sipariş bilgileri: 1683nm 10mW Fiber Bağlantılı Lazer, 14 pinli kelebek paket, SM fiber, FC/APC konnektörü, tip1 pin çıkışı ile).

Veri Sayfası ve Test sayfası

Veri Sayfası

Test sayfası

Teklif şartları ve ödeme

● Fiyat teklifi şartları

(1) EXW:

DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.

(2) DAP:

Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.

(3)Diğer

● Ödeme koşulları

PayPal ve T/T mevcuttur.

Kurşun zamanı

Üretim yaklaşık 10 iş günü sürer. (Eğer bazı varsa stokta, daha hızlı sevk edilecektir.)

Uluslararası lojistik 3-5 iş günü sürebilir.

Operasyon Notlar

● Bu cihaz elektrostatik duyarlıdır; bu nedenle sıkı bağlılık Paketleme sırasında antistatik koruma önlemlerinin alınması gerekir, ulaşım ve kullanım. Ayrıca önlemek için önlemler alınmalıdır. güç kaynağında dalgalanmalar meydana gelebilir; aksi takdirde kalıcı hasar meydana gelebilir (örn. ekipmanın uygun şekilde topraklanmasının sağlanması ve antistatik bir koruyucu takılması) bilek kayışı).

● Pimlerin lehimlenmesi gerekiyorsa lehimleme sıcaklığı 260°C'yi aşmamalı ve lehimleme süresi 10 saniyeyi geçmemelidir. özel Aşağıdaki hususlara dikkat edilmelidir: Lehimleme işlemi sırasında, cihaz elektriksiz durumda olmalı ve havya düzgün şekilde yerleştirilmelidir topraklanmış.

● Cihazı kullanırken çalışma voltajına ve voltajına kesinlikle uyun. veri sayfasında belirtilen mevcut aralıklar. Anahtar parametreler—Ith dahil (Eşik Akımı), Iop max (Maksimum Çalışma Akımı), Vop max (Maksimum Çalışma Gerilimi) ve λc (Merkez Dalga Boyu) referans alınmalıdır özellikle sevkıyat sırasında verilen test raporunda.Not:Çalışma mutlak maksimum değerlerin ötesinde cihazda kalıcı hasara neden olabilir.

Kalite Güvencesi ve Satış Sonrası Hizmet

● Garanti Süresi:

İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.

● Ücretsiz Garanti Kapsamında İstisnalar:

Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:

(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.

(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.

(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.

(4) İzinsiz sökme, değiştirme veya onarım.

(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.

(6) Nakliye sırasında hasar veya kayıp.
